Akustiikkasäleikköjen rooli teollisuuden ilmanvaihtojärjestelmissä

Teollisuuslaitoksissa on meneillään tasapainoilua, josta et ehkä ole kuullut. Niiden on selvitettävä, miten ylläpitää tehokasta ilmavirtausta ilmanvaihtojärjestelmissään samalla kun hallitaan näiden järjestelmien tuottamaa melua . Tässä mielessä tehokkaat LVI-järjestelmät, generaattorit ja ilmanvaihtokuilut liikuttavat desibelejä aivan samalla tavalla kuin ne liikuttavat ilmaa.

Tätä melusaastetta on hallittava, jotta vältetään vaatimustenmukaisuusriskit ja vuodot muihin rakennuksiin ja tiloihin. Tähän vaikeaan tehtävään on ratkaisu, ja sitä kutsutaan akustisiksi säleiksi. Niiden avulla voit suodattaa melun, mutta pitää ilmavirran esteettömänä.

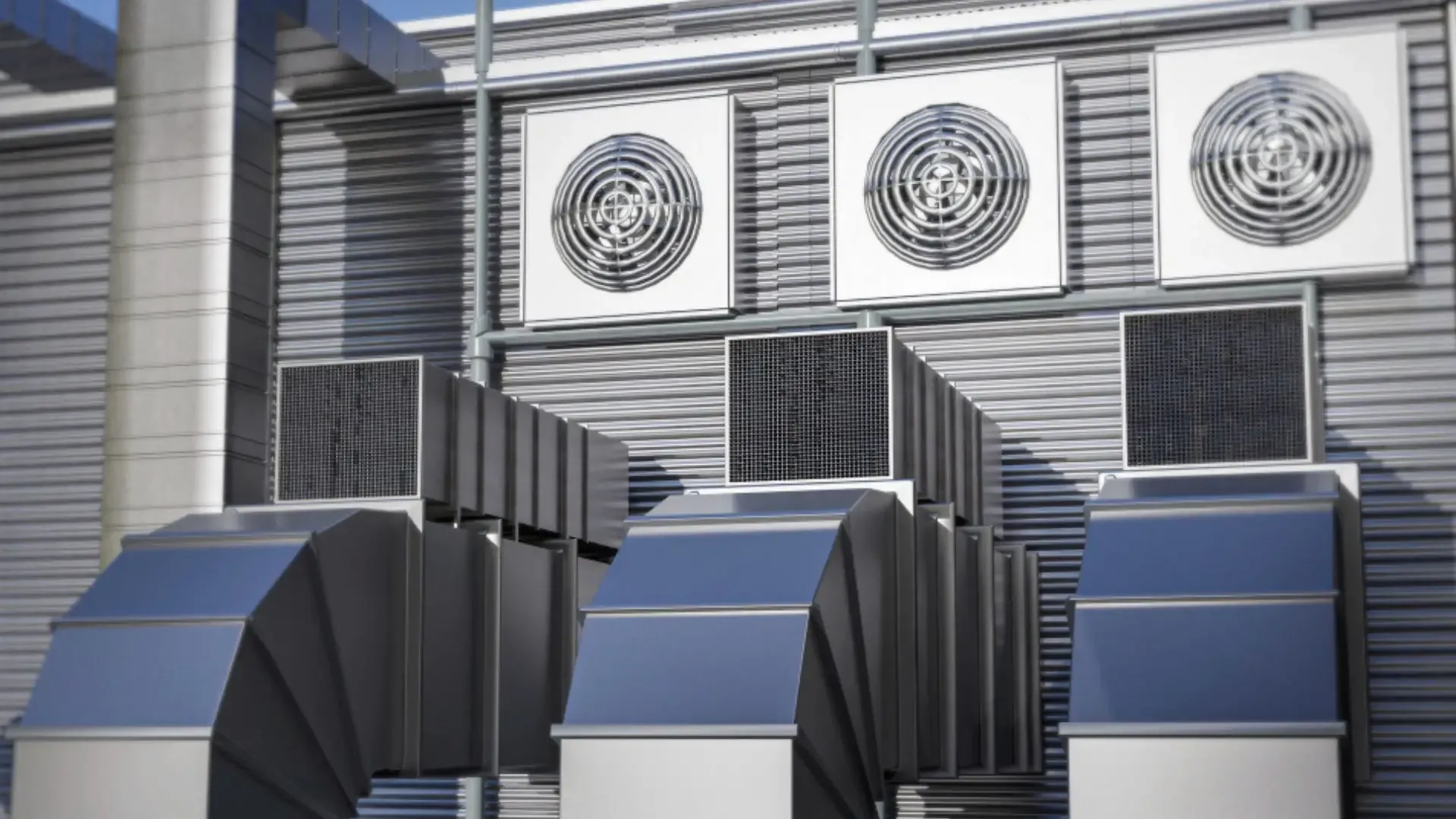

Miksi teollisuusilmanvaihto tarvitsee akustista hallintaa



Teollisuusympäristöissä mekaanisia ilmanvaihtojärjestelmiä ei voi välttää. Ne ovat välttämättömiä ilmanlaadun ylläpitämiseksi, koneiden ylikuumenemisen estämiseksi ja näissä tiloissa olevien ihmisten asianmukaisten työolosuhteiden varmistamiseksi. Niitä löytyy kaikkialta: tuotantolaitoksista energiainfrastruktuuriin. Ylläpito ja kunnossapito ovat ilmeisiä kustannuksia, mutta liiallinen melu on usein piilossa oleva tai aliarvioitu ilmanvaihdon osa-alue.

Tuulettimien, kanaviston, poistoaukkojen ja LVI-järjestelmien melu voi saastuttaa teollisuustiloja merkittävästi. Jos melua ei valvota, se voi rikkoa paikallisia määräyksiä, vaikuttaa työntekijöiden hyvinvointiin ja häiritä naapuriyhteisöjä.

Ratkaisu ovat akustiset säleiköt . Ne on erityisesti suunniteltu tasapainottamaan ilmavirtausvaatimukset melunvaimennuksen kanssa. Niiden avulla tilat voivat ylläpitää asianmukaista ilmanvaihtoa ja hallita äänen turvalliselle tasolle.

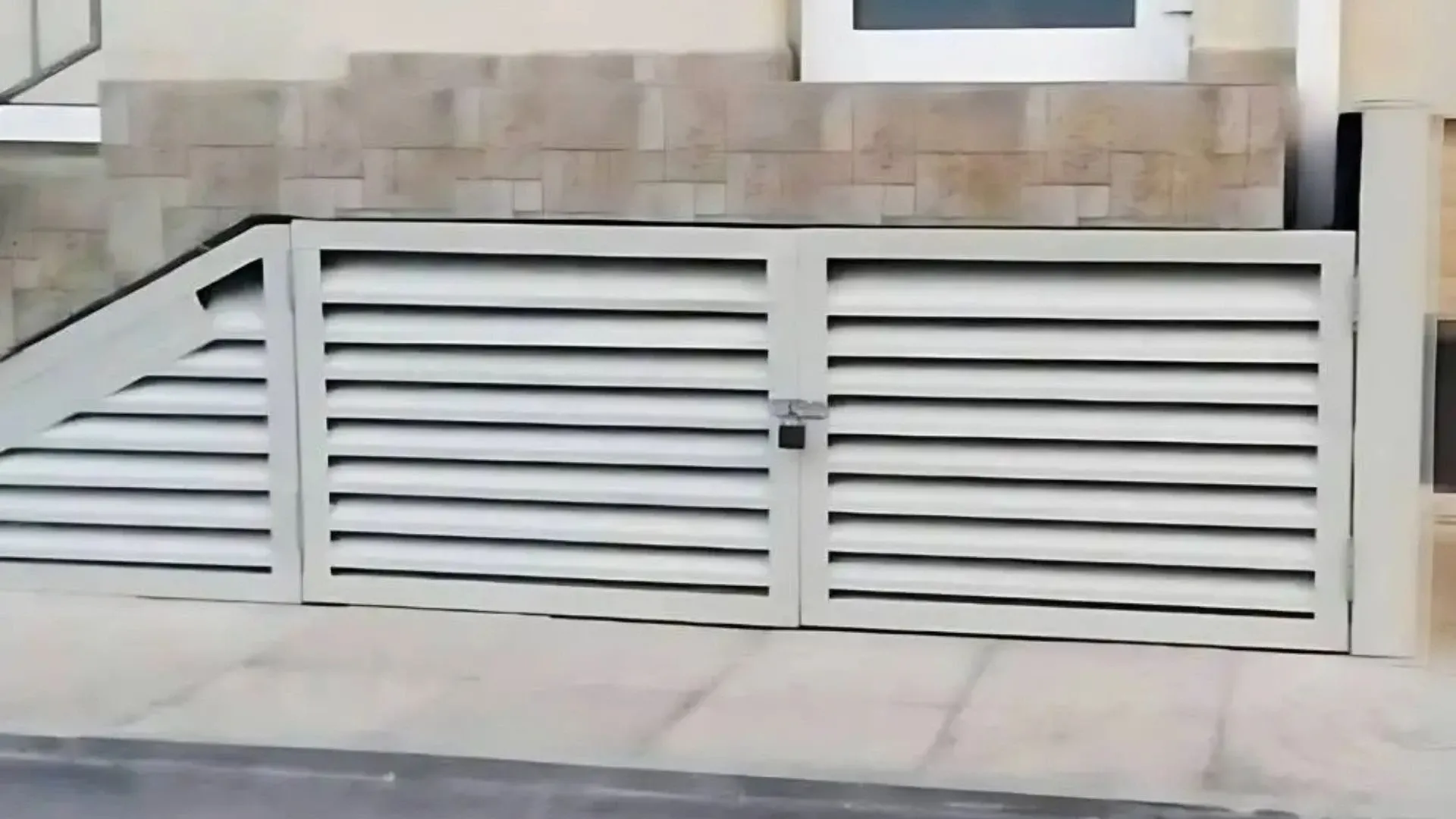

Mitä ovat akustiset sälekaihtimet?



Jos olet säleikköinsinööri, on melko helppo ymmärtää, mitä ne ovat. Kaikille muille nämä ovat erityisesti suunniteltuja komponentteja, jotka lisätään ilmanvaihtojärjestelmiin joko ilmanvaihtojärjestelmän alkuun (ilmanottoaukot) tai loppuun (ilmanpoistoaukot). Ne vähentävät merkittävästi äänen läpäisyä, koska ne on valmistettu vaimentavista materiaaleista ja niissä on erityinen geometria, joka häiritsee ja hajottaa ilmassa kantautuvaa melua. Akustiset säleiköt eivät estä ilmavirtausta; ne keskeyttävät melun.

Tavalliset säleiköt tarjoavat vain vähän tai ei lainkaan vastustuskykyä ääniaalloille. Ne eivät pysty tehokkaasti estämään melun vuotamista vapaasti muihin tiloihin. Akustiset säleiköt on valmistettu rei'itetyistä vaimennuslevyistä, akustisista täytteistä ja galvanoidusta teräksestä tai alumiinista valmistetusta kotelosta. Juuri nämä lisäkomponentit vaimentavat melua.

Jos kiertelet tehtaassa, voit löytää akustisia säleikköjä generaattorihuoneista, jäähdyttimistä, LVI-järjestelmistä, kattilahuoneista ja muista teollisuuslaitoksista, joissa mekaaninen ilmanvaihto on välttämätöntä, mutta melupäästöt on minimoitava. Akustiset säleiköt ovat olennainen osa teollisuuden äänieristysstrategioita .



Missä akustisia säleikköjä käytetään?



Akustiikkasäleiköt ovat välttämättömiä aloilla, joilla on suuri ilmanvaihtotarve ja jatkuva laitteiden käyttö.

Generaattori- ja kattilahuoneet

Tällaisissa tiloissa esiintyy usein voimakasta matalataajuista melua ja huomattavaa kuumuutta. Ylikuumeneminen ja työntekijöiden epämukavuus ovat merkittäviä uhkia, joihin on puututtava ja joita on vältettävä hinnalla millä hyvänsä. Akustiikkasäleiköt auttavat hillitsemään melua sekä ilmanotto- että poistokohdissa estäen äänen leviämisen viereisiin alueisiin tai ulos.

LVI-laitteiden asennushuoneet ja kattoasennukset

Ilmastointijärjestelmät ovat ehdottoman välttämättömät, mutta ne tuottavat paljon mekaanista melua ympäristössä. Usein ne asennetaan katoille tai toimistotilojen ja asuinalueiden lähelle. Eikä yllättävää, koska juuri nämä tilat tarvitsevat ilmastoinnin säätöä. Akustiset säleiköt voivat vähentää ympäristön meluvuotoja häiritsemättä jäähdytystehoa.

Datakeskukset, voimalaitokset ja sähköasemat

Korkean turvallisuuden ja suorituskyvyn tiloissa ilmanvaihtojärjestelmien on tuettava laitteiden jäähdytystä samalla, kun ne noudattavat tiukkoja melukynnyksiä. Näiden laitteiden akustinen vaikutus on merkittävä. Ulkoiset tuulettimet, imukanavat ja poistoilma-aukot voivat tuottaa melutasoa 65–85 dB metrin etäisyydellä, joskus jopa korkeampaa datakeskustiloissa , joissa ei ole asianmukaista akustiikkaa.

Akustiikkasäleiköt estävät puhaltimien ja muuntajien melun vaikuttamasta sekä henkilökunnan tiloihin että ympäröiviin kiinteistöihin.





Kemiantehtaat ja tuotantolaitokset

Melun ja ylikuumenemisvaaran lisäksi tällaisten ympäristöjen ilmanvaihdossa on otettava huomioon myrkylliset ja syövyttävät höyryt, jotka on poistettava laitoksesta. Näiden laitosten prosesseissa käytetään usein paineistettuja järjestelmiä ja tehokasta ilmanvaihtoa.

Akustiset säleiköt vähentävät prosessimelua ja mahdollistavat samalla höyryjen tai lämmön turvallisen poiston, joten materiaalin valinta (ruostumaton tai sinkitty teräs) on kriittisen tärkeää.

Olemassa olevien järjestelmien jälkiasennus

Koska akustiikkasäleiköt asennetaan useimmiten joko ilmanvaihtojärjestelmän alkuun tai loppuun, ne voidaan jälkiasentaa minimaalisilla rakenteellisilla muutoksilla. Tämä tekee niistä kustannustehokkaan vaihtoehdon vanhemmille teollisuusrakennuksille, joissa melunvaimennus ei ollut osa alkuperäistä suunnittelua. Parhaan tuloksen saavuttamiseksi ilmanvaihtojärjestelmän akustiikkakäsittelyn on kuitenkin oltava osa suunnitteluprosessia uusien rakennusten arkkitehtonisessa vaiheessa.



Miten akustiset sälekaihtimet toimivat?

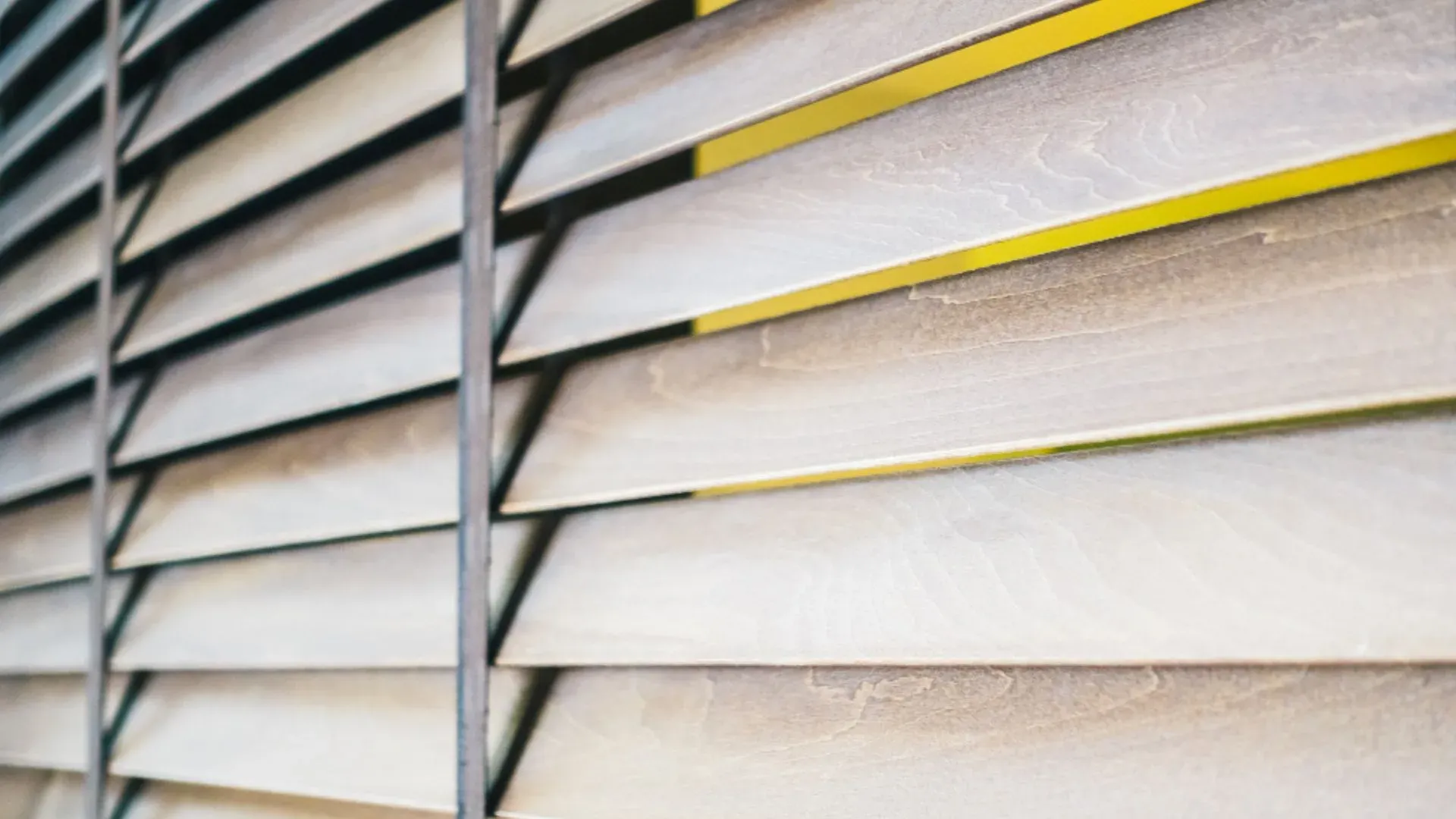

Akustiset säleiköt vaimentavat ilmassa kantautuvaa melua. Ne joko absorboivat ääntä tai ohjaavat sen pois. Kun ilma kulkee säleikön lapojen läpi, akustinen materiaali, kuten mineraalivilla, absorboi osan äänienergiasta. Suoria ääniaaltoja on vaikea pysäyttää, minkä vuoksi akustisessa säleikkössä on erityinen kulmageometria, joka ohjaa aallot poispäin. Lappien geometrialla on keskeinen rooli suorituskyvyssä. Muuttujat, kuten syvyys, kulma ja lapojen välinen etäisyys, vaikuttavat sekä ilmavirran tehokkuuteen että väliinkytkentävaimennukseen (mittaa sitä, kuinka paljon säleikkö vaimentaa melua).

Sinkitty teräs tai rei'itetyt metallilevyt sisältävät akustista materiaalia säleikön sisällä. Nämä metallirakenteet on rei'itetty, jotta ilmavirtaus ei esty. Vaimentava materiaali muuntaa ääniaallot matala-asteiseksi lämmöksi kuitujensa välisen kitkan ansiosta.





Tasapainottelu on vielä tehtävä. Mitä akustisesti vaimentavampi säleikkö on, sitä enemmän se pyrkii rajoittamaan ilmavirtausta. Tämä vähentää ilmanpainetta sen liikkuessa säleikön läpi. Tämä on tasapainotettava huolellisesti, jotta vältetään ilmanvaihtojärjestelmän tai jäähdytettävien koneiden ylikuormitus.

Akustisten säleikköjen koko ja sijoitus ovat ratkaisevia:

• Jos se tehdään liian pieneksi, ilmanvastus kasvaa.
• Jos se sijoitetaan huonosti, se ei vaimenna melua tarpeeksi.

Koska tämä päätös edellytti syvällistä ymmärrystä kyseisestä tapauksesta, insinöörit käyttävät usein laskennallista nestedynamiikkaa mallintaakseen ja simuloidakseen ilmanvaihtojärjestelmän ilmavirtausta ja suorituskykyä akustisia säleikköjä ajatellen. Tällä tavoin he voivat saada tarkan mallin siitä, mitä, minne ja miten sijoittaa melun eristämiseksi ja ilmavirran säilyttämiseksi ehjänä.



Akustisten sälekaihtimien edut



Hyödyt ovat mitattavissa sekä toiminnan tehokkuudessa että ympäristövastuullisuudessa. Jos ilmanotto- ja poistoaukkoja ei käsitellä, ne tuottavat melua, joka leviää ympäröiviin tiloihin ja vaikuttaa työntekijöiden suorituskykyyn.

Miksi? Koska pitkäaikainen altistuminen yli 85 dB melutasolle voi aiheuttaa kuulon heikkenemistä, väsymystä ja kognitiivisen suorituskyvyn heikkenemistä. Työntekijöiden mukavuuden ja terveyden parantaminen on olennaista. Hyvin suunnitellut akustiset sälekaihtimet vaimentavat tätä ilmassa kantautuvaa melua merkittävästi ja saavuttavat usein 15–30 dB:n väliinkytkentävaimennusarvon kokoonpanosta riippuen.

Säännöt ovat toinen tekijä:

• Monet kaavoitusviranomaiset, ympäristövirastot tai kaavoituslait voivat määrätä sakkoja ympäristön melutason kynnysarvojen ylittämisestä jopa muutamalla dB prosenttiyksiköllä.
• Akustiikkasäleiköt tukevat maailmanlaajuisten terveys- ja turvallisuusstandardien, kuten Yhdysvaltojen OSHA- määräysten ja kansainvälisesti ISO 11690 -standardin, noudattamista.
• Nämä standardit eivät ainoastaan määrää altistumisen enimmäistasoja, vaan myös suosittelevat arkkitehtonisia strategioita työntekijöiden ja naapuriyhteisöjen suojelemiseksi.





Mitä akustisten sälekaihtimien suunnittelussa on otettava huomioon?



Ilmavirran tehokkuuden ja tehokkaan äänenvaimennuksen tasapainottamisessa on monia näkökohtia, jotka on otettava huomioon. Yksi keskeinen parametri on vapaan pinta-alan suhde (FAR). Tämä on säleikön avoimen tilan osuus, joka päästää ilman läpi. Jos FAR on korkea, ilmavirtaus on maksimoitu, mutta akustinen suorituskyky heikkenee, ja päinvastoin - pienempi FAR, parempi melunvaimennus, mutta rajoitettu ilmavirta.

Koska suuri osa säleikköistä on asennettu katoille tai julkisivuihin ja alttiina sääolosuhteille, monet laitokset harkitsevat vesisuojausta. Sadesuojaritilät on erityisesti suunniteltu ohjaamaan sadetta ja estämään sisäisen kosteuden kertymisen vaarantamatta ilmanvaihtoa. Alteissa tiloissa tai kosteassa ilmastossa tämä ominaisuus suojaa laitteiden rikkoutumiselta ja ylläpitokustannuksilta.

Oikeanlaisen akustisen säleikön suunnittelussa, joka vaimentaa melua ja samalla mahdollistaa maksimaalisen ilmavirran, on parempi käyttää joko suorituskykytietoja tai simulointiohjelmistoa. Tämä lähestymistapa varmistaa, että sekä ilmanvaihdon suorituskyky että melunvaimennus täyttävät projektin vaatimukset ja paikalliset vaatimustenmukaisuusstandardit.

Ota yhteyttä ja selvitä, miten DECIBELin teknisesti laadukkaat akustiikkasäleiköt ja konsultointipalvelut voivat auttaa sinua täyttämään vaativimmatkin teollisuuden ilmanvaihtotarpeet!
