Akustiset kotelot LVI-järjestelmille: parhaat käytännöt
Sään hallitseminen on ollut ihmiskunnan pitkäaikainen unelma alusta asti. Otetaan esimerkiksi antropomorfiset jumalat ja mystiset olennot, jotka ovat vaikuttaneet ilmastoon erilaisissa tarinoissa ja myyteissä. Ihmiskunta saavutti tämän unelman luomalla LVI-yksikön.
Tällä erottamattomalla lisäyksellä nykyaikaiseen elämään on hintansa. Eikä tässä nyt puhuta ilmeisestä taloudellisesta seikasta. Ilmanvaihtojärjestelmissä on usein melua. Häiritsevää ilmassa ja rakenteessa kantautuvaa melua, joka pilaa rentoutumisen, keskittymisen ja palautumisen. Nyt unelmana on ilmastointijärjestelmän melun hallinta.
Akustisten koteloiden ansiosta tämä unelma olisi vain nopea torkku. Nämä ratkaisut ovat tarkasti suunniteltuja kuoria, jotka sisältävät, imevät ja eristävät äänen ennen sen leviämistä, puuttuen ongelmaan sen lähteellä.

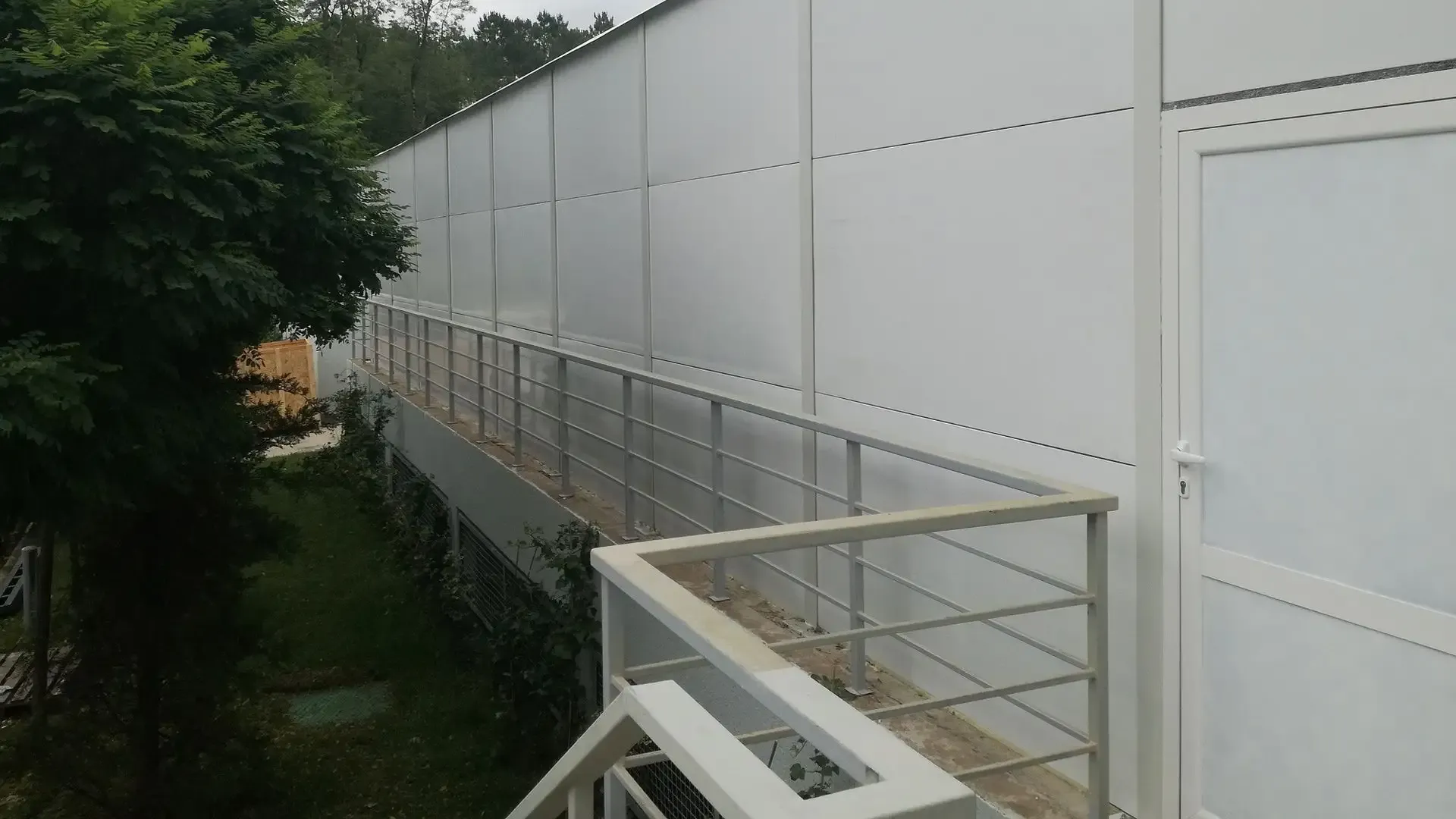

Akustisten koteloiden ymmärtäminen

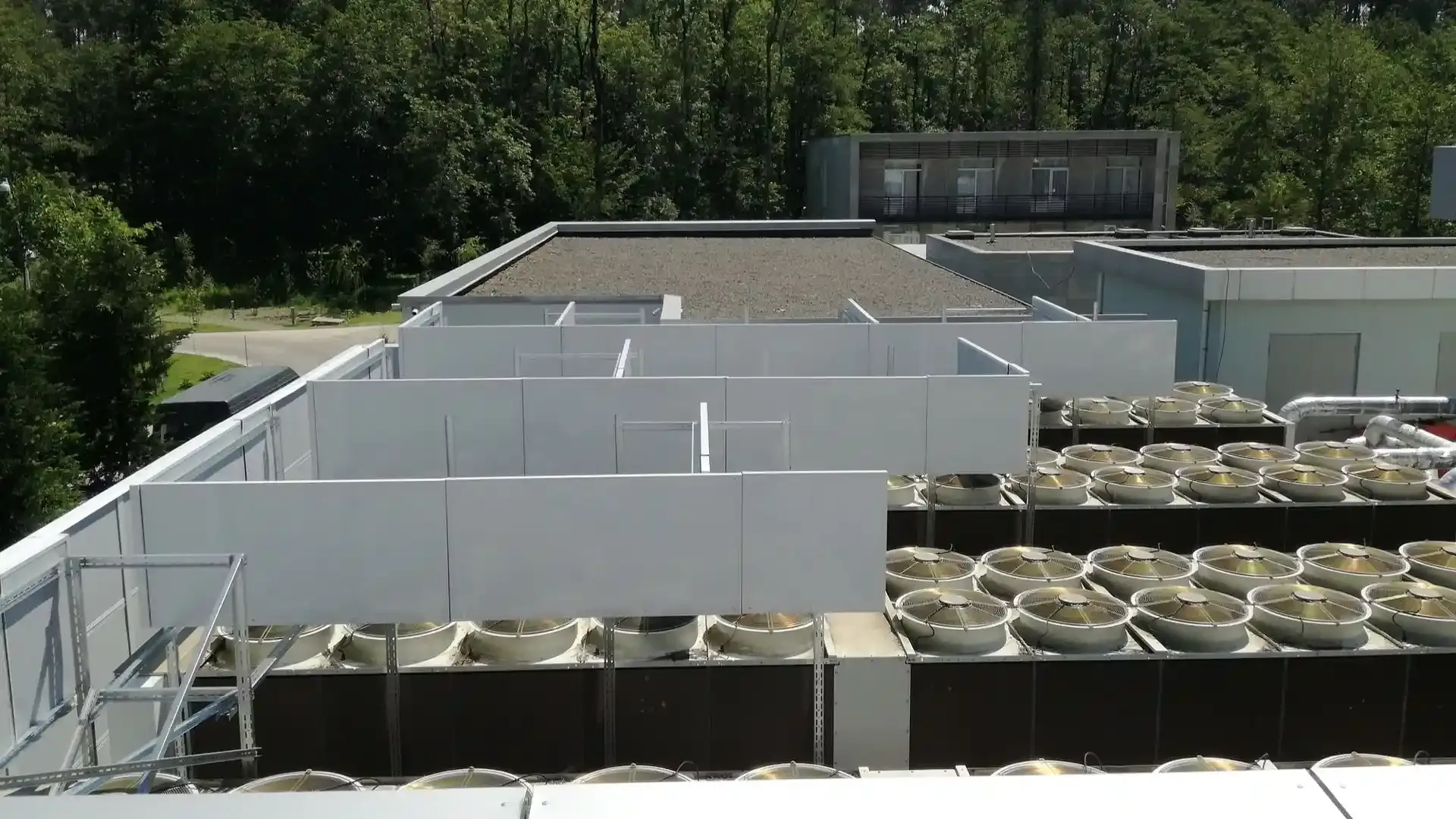

Tehokkaat mekaaniset laitteet, kuten jäähdyttimet, ilmanvaihtoyksiköt tai kattoasennettavat LVI-järjestelmät, tuottavat yleensä ilmassa ja rakenteessa kantautuvaa ääntä. Niiden lähellä ei ole miellyttävää olla, mutta ne sijoitetaan tyypillisesti tiheästi asutuille alueille.
Meillä on ollut useita projekteja, joissa toimistorakennus ja asuinkompleksi yrittävät toimia rinnakkain, ja LVI-yksikkö altistaa molemmat jatkuvalle melutasolle.
Akustiset kotelot eroavat säleikköistä tai kanavaäänenvaimentimista , jotka käsittelevät ilmavirtojen läpi kulkevaa ääntä. Kotelot puuttuvat suoraan koneesta tulevan melun etenemiseen.
Ne on valmistettu galvanoidusta tai pulverimaalatusta teräksestä, muodostettu jäykäksi rakennekehykseksi ja täytetty ääntä vaimentavilla materiaaleilla. Massan ja absorption yhdistelmä mahdollistaa koteloiden sekä vaimentavan että estävän äänienergian laajalla taajuusalueella.
LVI- akustiikkakotelon tärkeimpiä toimintoja ovat:
- Tärinäisten konepintojen ilmassa tapahtuvan äänen säteilyn estäminen.
- Tärinän siirtymisen rajoittaminen rakennusrakenteisiin.
- Toiminnan jatkuvuus säilytetään irrotettavien paneelien, tarkastusikkunoiden tai saranallisten akustisten ovien avulla.
- Ilmanvaihdon helpottaminen käyttämällä vaimennettuja ilmavirtausreittejä ja äänenvaimentimia lämmön kertymisen estämiseksi.
Tuloksena on itsenäinen akustinen ohjausyksikkö. Sen avulla kone on sekä akustisesti että mekaanisesti eristetty muusta ympäristöstä. Tämä on erityisen arvokasta tiheästi asutuilla kaupunkialueilla, datakeskuksissa tai tiloissa, joissa on tiukat ympäristömelumääräykset.
Miksi LVI-melu vaatii erityiskäsittelyä
Pelkkä suorakaiteen muoto voi antaa väärän kuvan, mutta LVI-järjestelmillä on monimutkainen meluprofiili. Ne tuottavat sekoituksen sävyjä ja laajaa melua. Tässä piilee monimutkaisuus.
Yksittäisen pisteen kohinalähdettä on paljon helpompi käsitellä, mutta ilmastointilaitteiden tapauksessa näin on harvoin, jos koskaan. Äänenvoimakkuuden aiheuttavat moottorit, tuulettimet ja hihnat, jotka toimivat kiinteällä nopeudella. Tämä tuottaa laitteen kuuluisan hurinan. Ilmavirran turbulenssi eli kompressorin sykli puolestaan tuottaa laajemman taajuusalueen, mikä vaikeuttaa sen eristämistä ja hallintaa.
Tasainen ääni eli hurina on ennustettavissa ja siksi helpompi eristää ja hallita. Ongelmana on, että ilmanvaihtojärjestelmät yhdistävät usein tämän tyyppisen äänen ajoittaiseen meluun. Kompressorit ja lauhdutinpuhaltimet voivat aiheuttaa arvaamattomia melupurskeita käynnistyessään ja sammuessaan. Tämä epäjohdonmukaisuus saa ihmiset havaitsemaan äänen häiritsevyyden selkeämmin.
Tyypillisiä LVI-melulähteitä ovat:
- Aksiaali- ja keskipakoispuhaltimet
- Kompressorit ja lauhduttimet
- Sähkömoottorit ja pumput
- Tärinän siirtyminen kehysten, kiinnikkeiden ja kanavaliitäntöjen kautta
Tutkimus, kuten lääketieteen tohtori Mathias Basnerin julkaisema tutkimus , yhdistää kroonisen altistumisen LVI-melulle heikentyneeseen kognitiiviseen suorituskykyyn, lisääntyneeseen stressiin ja unihäiriöihin.

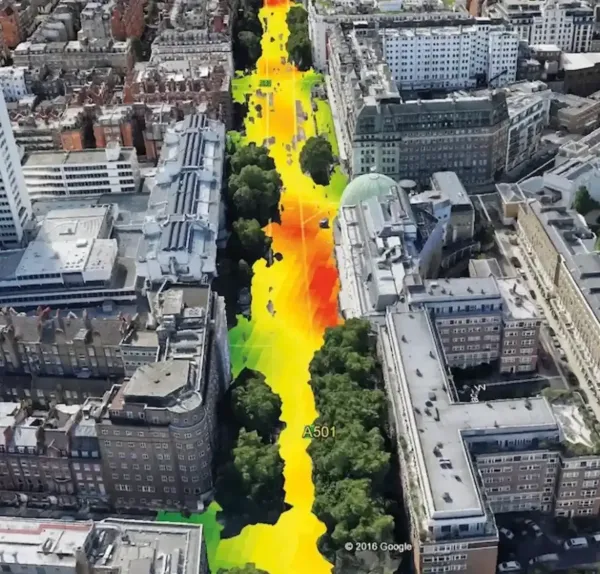

Tämä on erityisen havaittavissa, kun yksiköt sijaitsevat toimistoalueiden, sairaaloiden tai asuinkortteleiden lähellä. Heijastavilla pinnoilla varustetut kaupunkialueet vain pahentavat ongelmaa aiheuttamalla äänen arvaamattoman heijastumisen rakennusten välillä.
Ilmastointilaitteet vaativat tarkasti suunniteltuja akustisia koteloita, jotka ottavat samanaikaisesti huomioon ilmavirran, tärinän ja äänimaailman.

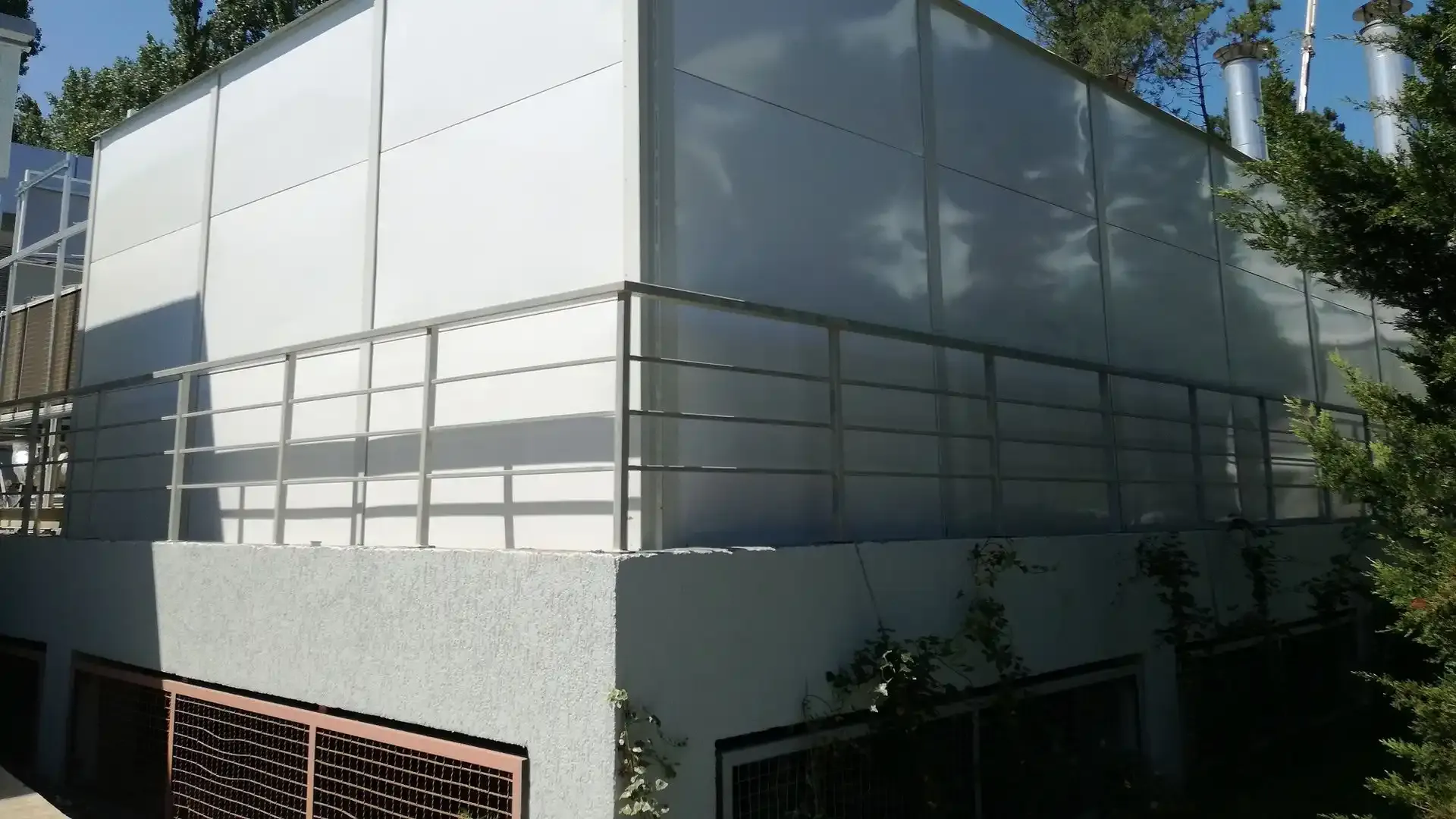

LVI-koteloiden suunnittelun parhaat käytännöt
Tehokkaiden akustisten koteloiden on otettava huomioon ilmavirtaus, turvallisuus ja huoltomahdollisuus. Onnistunut suunnittelu alkaa yksikön akustisen profiilin ymmärtämisestä ja ratkaisun räätälöimisestä sen erityisvaatimuksiin.
Siksi et voi vain ostaa valmista ratkaisua ja asentaa sitä kuin hehkulamppua. Tarvitset akustiikka-asiantuntijoita tarkastamaan tilanteen ja antamaan ohjeita parhaasta lähestymistavasta LVI-äänieristykseen.
Asiantuntijan johtama lähestymistapa
- Aloita kohdekohtaisella akustiikka-arvioinnilla
Mittaa, kuinka äänekäs LVI-järjestelmä on tällä hetkellä (desibeleinä) ja selvitä, kuinka paljon hiljaisempi sen pitäisi olla, jotta se ei häiritsisi lähellä olevia tiloja, kuten koteja, toimistoja tai sairaaloita.
Tämä auttaa sinua asettamaan realistisen äänenvaimennustavoitteen ja varmistamaan, että suunnittelusi täyttää paikalliset melumääräykset (kuten EU:n direktiivi 2002/49/EY tai ISO 11690 työpaikkamelulle). - Lämmönhallintaa varten suunniteltu

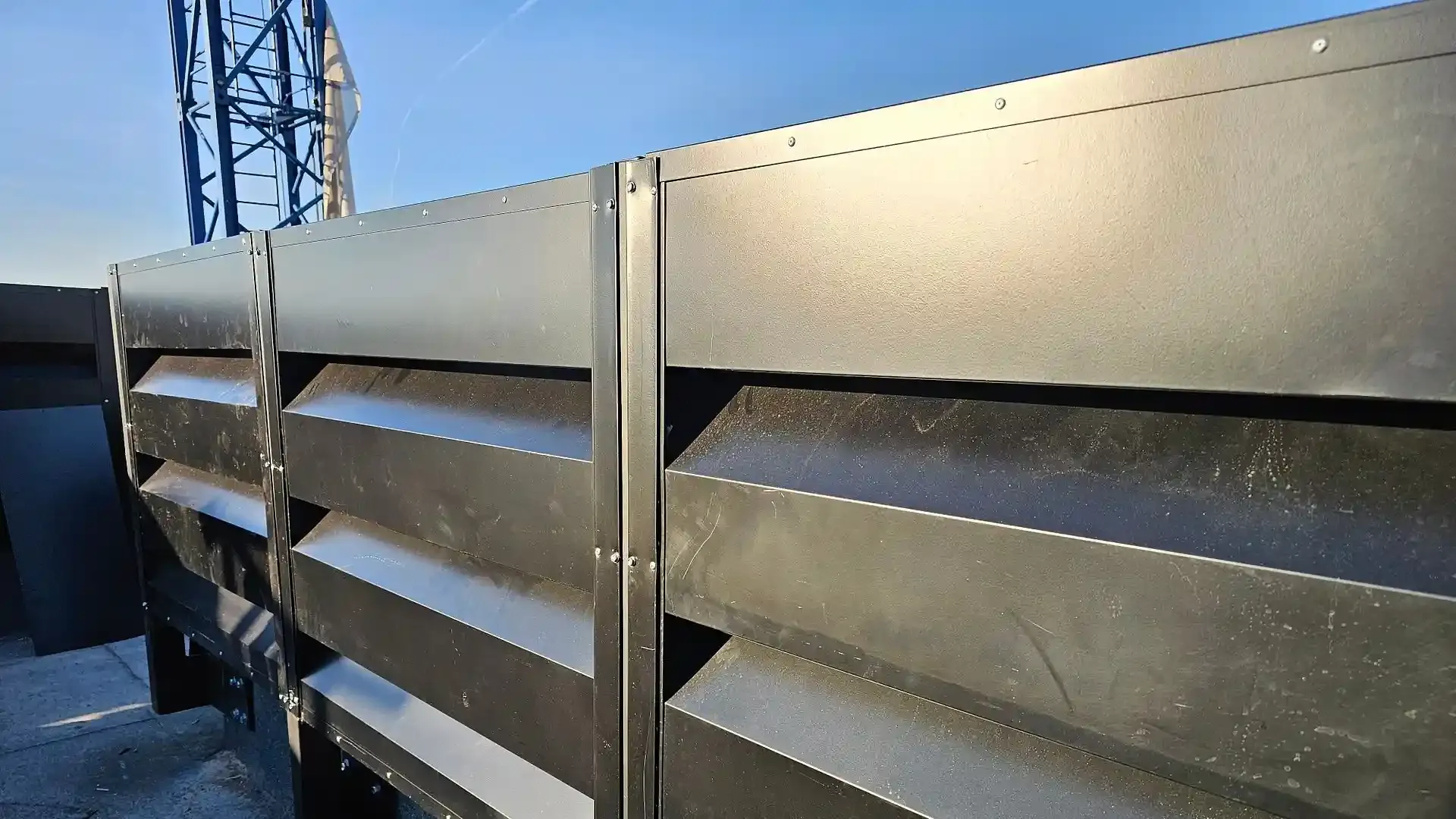

Ilmanvaihtojärjestelmät tuottavat paljon lämpöä, joten kotelon on päästettävä ilmaa sisään ja ulos. Käytä äänenvaimentimia tai akustisia säleikköjä ylläpitääksesi ilmanvaihtoa ja pitääksesi melun sisällä. Jos luonnollinen ilmavirtaus ei riitä pitämään laitteita viileänä, lisää tuulettimia tai mekaanisia järjestelmiä ilman aktiiviseksi liikuttamiseksi; tätä kutsutaan koneelliseksi ilmanvaihdoksi. - Käytä korkealaatuisia akustisia materiaaleja
Kotelot yhdistävät tyypillisesti teräsverhouksen, mineraalivilla- tai vaahtotäytteen ja massakuormitetut kerrokset ilmassa kantautuvan äänen estämiseksi ja jälkikaiunnan vaimentamiseksi. Valitse palamattomia ja kosteutta kestäviä materiaaleja käyttöiän pidentämiseksi. - Minimoi tärinän siirtyminen
Käytä tärinänvaimentimia, kelluvia lattioita tai eristysalustoja erottaaksesi kotelon lattiasta tai ympäröivästä rakenteesta. Tämä estää rungosta kantautuvan melun vuotamisen. - Priorisoi modulaarisuutta ja palveluiden saatavuutta
Et halua tarkastajien tekevän sinulle sakkoja tai määräävän sinulle merkintöjä, koska heillä ei ollut pääsyä yksikköön. Varusta kotelot irrotettavilla paneeleilla, huoltoluukuilla ja tarkastusikkunoilla, jotta rutiinitarkastukset voidaan suorittaa purkamatta laitteita. Kattoasennuksissa tai kompakteissa asennuksissa modulaarisuus varmistaa nopean kokoonpanon ja helpomman kuljetuksen. - Vältä akustisia oikopolkuja
Pienetkin aukot voivat päästää äänen karkaamaan. Varmista, että jokainen liitos, kaapelin läpivienti ja kanavaliitäntä on tiivistetty kunnolla. Käytä materiaaleja, kuten kumitiivisteitä, erikoistiivisteitä (akustiikkamassaa) tai päällekkäisiä paneeleita estääksesi äänen pääsyn läpi. - Mallin suorituskyky ennen valmistusta
Kun menet asiantuntijan, kuten DECIBELin, puheille, pyydä tekemään elementtimenetelmäanalyysi (FEA) tai laskennallinen nestedynamiikka (CFD). Näiden tekniikoiden avulla voimme simuloida melun etenemistä ja ilmanvaihdon tehokkuutta käsitteellisellä tasolla. Tämä vähentää riskejä ja säästää asennuskustannuksia, koska se tarjoaa yksityiskohtaisen simulaation näytöllä, jonka avulla voit nähdä, miten eri ratkaisut vaikuttaisivat LVI-järjestelmääsi.
Materiaali- ja rakennenäkökohdat
Tehokkaassa akustiikkakotelossa on kolme perustekijää: rungon paino (massa), tärinänvaimennuskyky (vaimennus) ja äänienergian imeytymiskyky (absorptio). Jokainen periaate on laskettava huolellisesti ja yhdistettävä muihin, jotta ratkaisu toimii oikein.
1. Massa – Ilmassa kantautuvan äänen vaimentaminen
Massa on ensimmäinen ja selkein äänelle johtava este. Massalain mukaan mitä tiheämpi ja paksumpi materiaali on, sitä paremmin se vastustaa ääniaaltojen siirtymistä. Tämä pätee erityisesti matalataajuiseen kohinaan, joka on yleistä LVI-järjestelmissä.
- Kotelon ulkokuorena käytetään materiaaleja, kuten terästä, betonia tai tiheää kuitulevyä.
- Painavampi koteloseinä voi estää enemmän ääntä, mutta massan lisääminen tarkoittaa myös sitä, että rakenteellinen tuki on otettava huomioon suunnittelussa.
2. Vaimennus – Tärinän siirtymisen hallinta
Ääni voi kulkeutua kotelon läpi, erityisesti komponenttien värähtelyn yhteydessä. Tässä kohtaa vaimennus astuu kuvaan. Vaimennusmateriaalit muuntavat mekaanisen värähtelyn lieväksi lämmöksi, mikä katkaisee äänen siirtymisketjun.
- Tämä tarkoittaa yleensä viskoelastisen kerroksen lisäämistä kahden jäykän paneelin väliin.
- Se on erityisen tärkeää kiinnityspisteiden, kiinnittimien tai muiden paikkojen lähellä, joissa laitteet on kiinnitetty suoraan koteloon.
- Ilman asianmukaista vaimennusta kotelo saattaa vahvistaa ääntä kuin rumpukalvo, vaikka se olisi tehty raskaasta teräksestä. Tämä tekee siitä merkityksettömän.
3. Imeytyminen – Sisäisten pohdintojen imeytyminen
Kun ääni pääsee koteloon, se voi heijastua sen sisällä ja aiheuttaa painetta. Sisäseinissä käytetään imukykyisiä materiaaleja tämän energian imemiseksi ennen kuin se pääsee karkaamaan.
- Yleisiä materiaaleja ovat akustiikkavaahto ja mineraalivilla.
- Nämä asennetaan tyypillisesti rei'itetyn metallivuorauksen taakse, jotta ääni pääsee vaimentavaan kerrokseen.
- Vaimennus auttaa keski- ja korkeataajuisten äänien, kuten moottorin hurinan, kanssa.
Tyypillisen kotelon osat
- Ulkopuolinen teräslevy (ääneneristykseen ja säänkestävyyteen)
- Vaimennusyhdiste välikerrokselle (tärinän vähentämiseksi)
- Sisäinen akustinen täyte (äänen vaimentamiseen)
- Rei'itetty sisävuori (täytteen suojaamiseksi ja ääniaaltojen läpäisemiseksi)
Paloturvallisuus ja kestävyys
Ulkona olevat LVI-yksiköt elävät mukana luonnonvoimissa. Siksi koteloiden materiaalien on oltava palo-, korroosion- ja säänkestäviä. Yleisesti käytetään sinkittyä tai ruostumatonta terästä, jossa on suojapinnoitteet kestämään sadetta, tuulta ja UV-säteilyä.

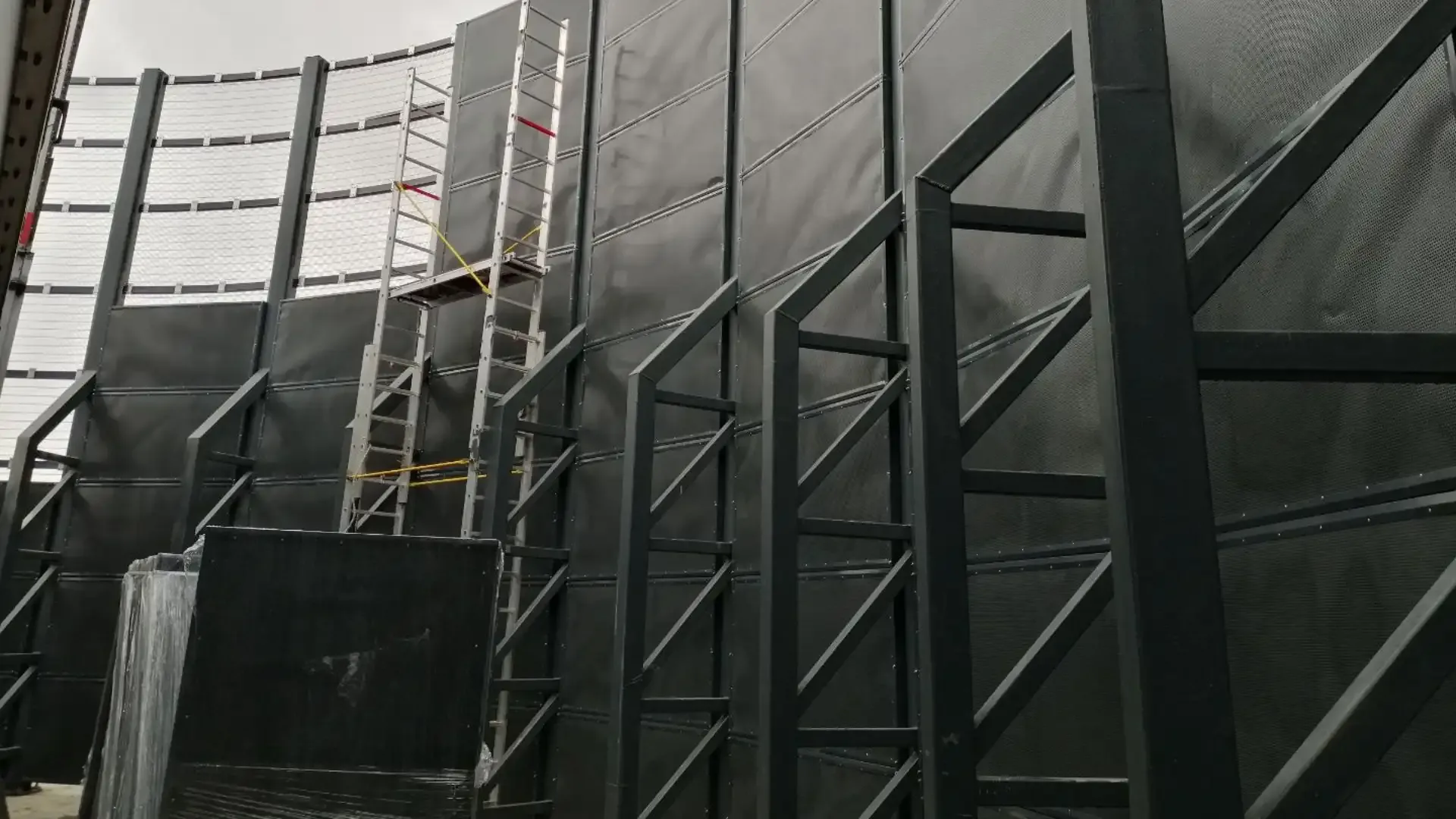

Integrointi muiden meluntorjuntaelementtien kanssa
Vaikka tämä artikkeli keskittyy LVI-melun ratkaisemiseen, todellisuudessa nämä järjestelmät toimivat harvoin itsenäisinä. Mikä tahansa ratkaisu toimisi paljon paremmin, jos olisi olemassa kokonaisvaltainen äänieristysstrategia, joka ottaa huomioon koko mekaanisen järjestelmän tai arkkitehtonisen lähestymistavan.
Kotelot vaimentavat ääntä tehokkaasti, mutta yhdessä tärinänvaimennuksen, kanavien vaimennuksen ja rakennuksen eristyksen kanssa ne voivat olla paljon tehokkaampia.
- Tärinänvaimentimet : Käytä jousikiinnikkeitä, tärinänvaimennustyynyjä tai kumijalkoja LVI-yksiköiden alla estääksesi mekaanisen melun kulkeutumisen rakenteellisten tukien läpi lattioihin tai seiniin.
- Kanavaäänenvaimentimet tai akustiset suuntauslevyt: Kotelointi voi sisältää koneen luona ilmassa kantautuvaa ääntä, mutta melu voi silti päästä ulos liitettyjen kanavien kautta. Äänenvaimentimien asentaminen auttaa vaimentamaan ääntä ennen kuin se saavuttaa oleskelutiloja.
- Rakennuksen vaipan käsittely: Ympäristöissä, joissa alhainen taustamelu on välttämätöntä, meluntorjunnan on ulottuttava konehuoneen ulkopuolelle. Akustiikkakäsittelyjen soveltaminen seiniin, kattoihin tai huoltokuiluihin varmistaa, että äänienergia pysyy kurissa.
Akustiikkakotelot ovat vain pieni osa rakennusten äänieristyksen sinfoniaa. Markkinoilla on niin monia ratkaisuja, että LVI-järjestelmän melun huomiotta jättäminen ei ole hyvä ajatus sekä sääntelyn että käyttäjän näkökulmasta.
Nämä kotelot eristävät koneiden melun, mutta niitä ei tule eristää koordinoidusta akustiikkasuunnittelusta.
