Asuinrakennusten äänieristyksen perusteiden ymmärtäminen

Maalaamme teille kuvan. Se on meluisaa ja sotkuista. Kankaan toisessa päässä naapuri poraa juuri kun istuudut rentoutumaan vapaapäivälläsi. Toisessa päässä sohvaa vedetään lattiaa pitkin. Jossain siltä väliltä koira haukkuu. Taiteilija kutsuu tätä mestariteosta "ei-toivotuksi meluksi", ja kriitikot kutsuvat sitä ärsyttäväksi ja uuvuttavaksi.

Tässä oppaassa haluamme osoittaa äänieristyksen todenmukaisuuden. Käymme läpi äänieristyksen perusteet ja sen tärkeyden. Tutustut erilaisiin esteisiin, materiaaleihin ja menetelmiin, jotka auttavat estämään ei-toivotun melun leviämisen seinien, lattioiden ja kattojen läpi. Toivottavasti tämä auttaa sinua ymmärtämään, miten ääntä voidaan tehokkaasti estää tuottavampaan tai rentouttavampaan tilaan.

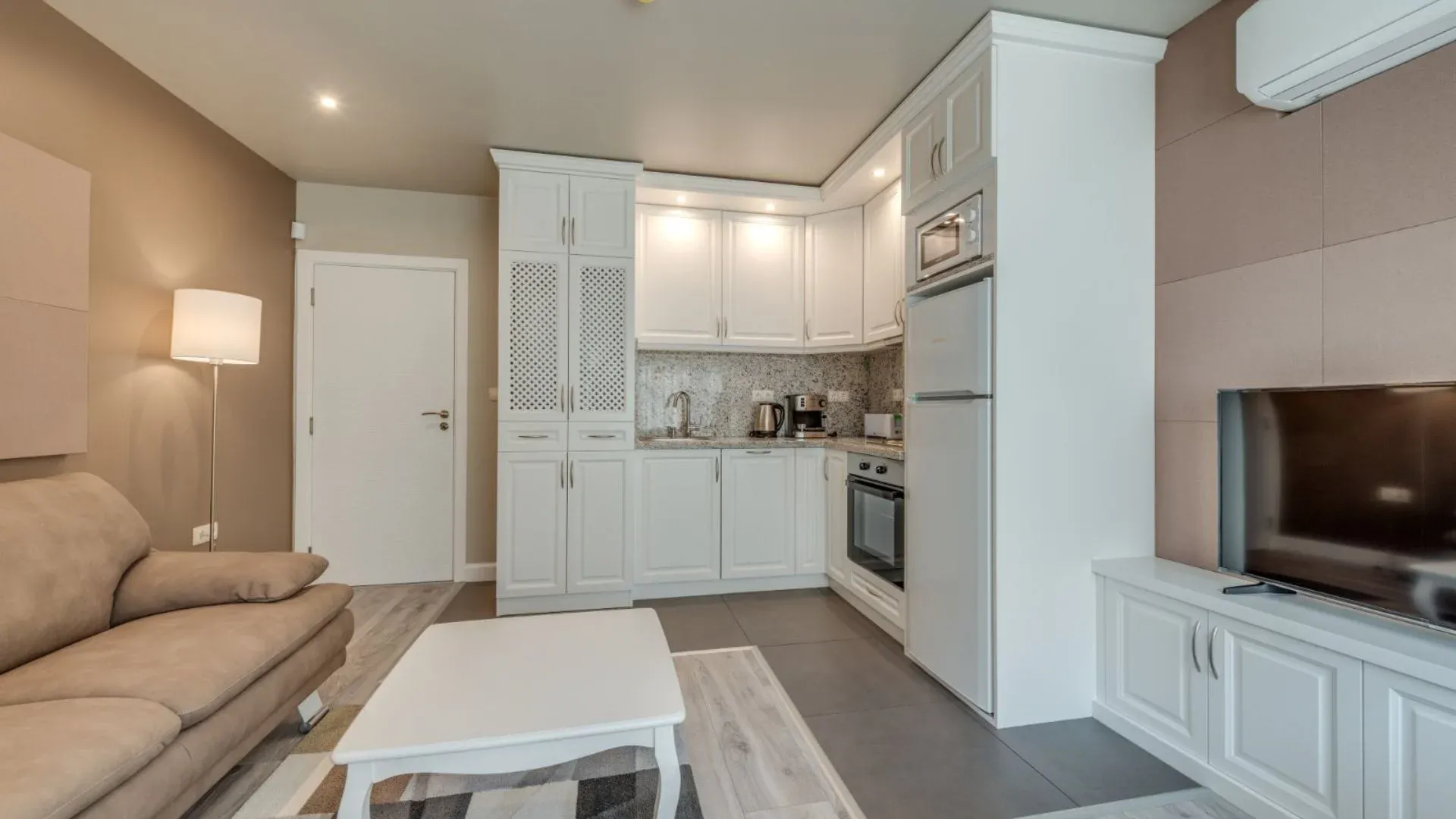

Tiedätkö kuka ajattelee, että pitkäaikainen altistuminen kaupunkimelulle on haitallista terveydelle? Maailman terveysjärjestö WHO. Tutkimukset ovat yhdistäneet liiallisen melun lisääntyneeseen stressiin , huonoon uneen ja jopa terveysongelmiin.

Ihmisten havaitessa melusaastetta ja tullessa herkemmiksi sille, tarve äänieristykselle kasvaa. Melun vaimentaminen oli ehkä luksusta ennen, mutta valitettavasti nyt se on välttämätöntä asianmukaisen elämänlaadun kannalta.



Äänieristys ja akustiikka ovat täysin erilaisia



Ennen kuin syvennymme yksityiskohtiin, meidän on oikaistava yleinen väärinkäsitys. On olemassa kaksi hyvin erillistä termiä, jotka usein sekoitetaan toisiinsa. Ne ovat äänieristys ja akustiikka.

Voit muistaa ne näin: Äänieristys on kuin ikkunan sulkeminen pitääkseen kadun melun ulkona. Tällä tavoin estät äänen pääsyn suljettuun tilaan tai sieltä poistumisen.

Toisaalta on akustiikka. Tämä termi liittyy siihen, mitä tapahtuu suljettujen ovien takana. Kuuletko jokaisen sävyn suosikkikappaleestasi, ymmärrätkö puhetta selvästi vai onko kaiku epäselvää – näin akustiikka tuntuu. Voimme sanoa, että akustiikka koskee äänenlaatua ja äänen käyttäytymistä tietyssä tilassa.



Ääni käyttäytyy kuin vesi ja se voi vuotaa



Äänieristyksen yksinkertaistettu tavoite on tehdä huoneesta hiljaisempi. Paljon enemmän on ymmärrettävä, miten ääni käyttäytyy ja siirtyy. Voimme puuttua tähän ilmiöön soveltamalla fysiikan, materiaalitieteen ja rakennussuunnittelun perusperiaatteita.

Ääni on kuin valtameri ja me olemme sukellusveneessä. Jos vesi (ääni) pääsee sisään, se pääsee sisään. Äänellä on myös paineensietokyky. Tällä tarkoitamme sitä, että jopa raskaassa rakennuksessa, jos siellä on heikko kohta, ääni voi kirjaimellisesti vuotaa siitä. Se voi olla halkeama seinässä, raot pistorasioiden ympärillä tai jopa avaimenreiät.

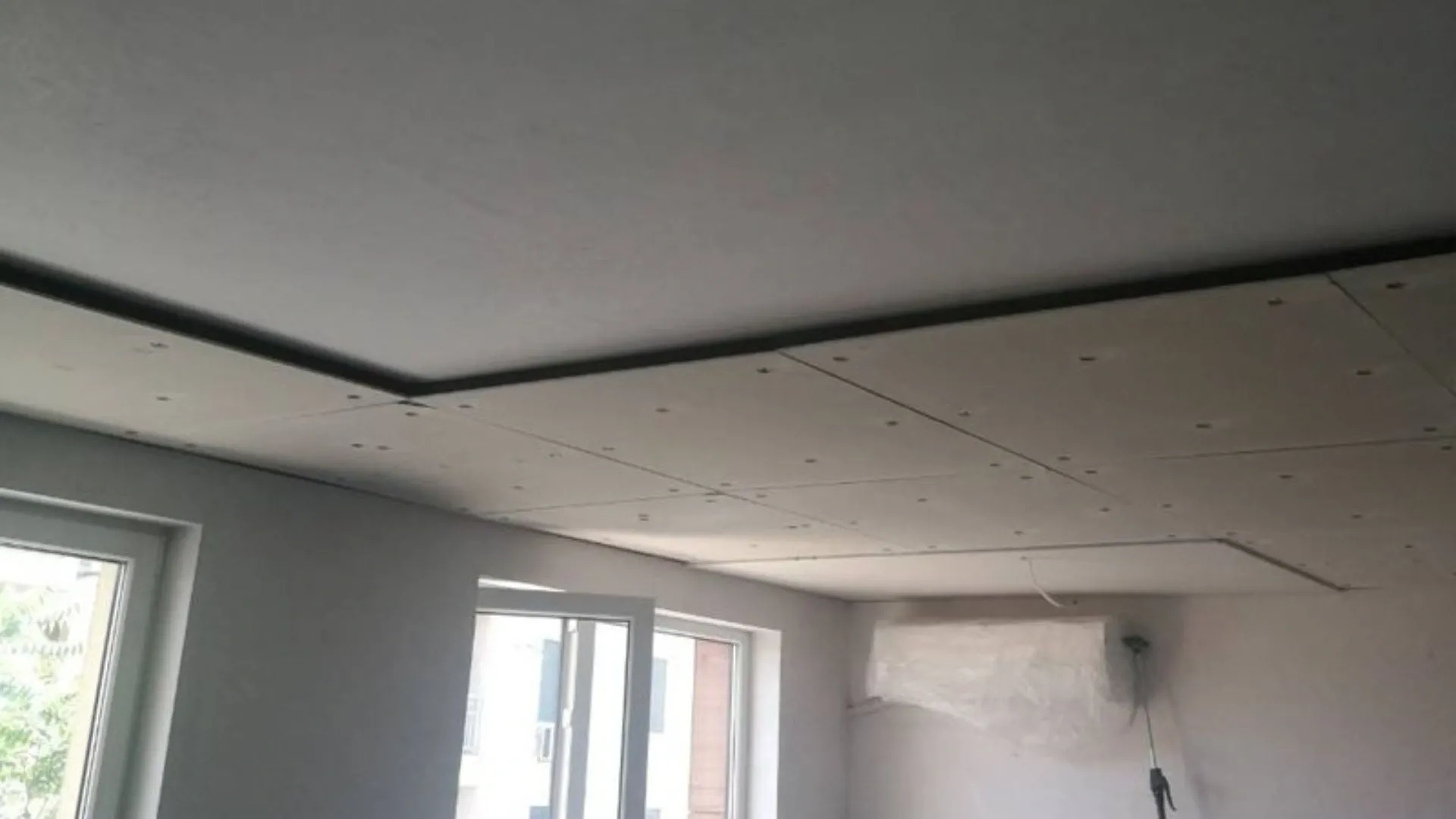

Melutyypit: Ilmassa oleva melu vs. iskumelu

Aloitetaan ilmeisimmästä ilmassa kantautuvasta äänestä, joka välittyy ilman kautta. Se voi olla keskustelu, dramaattinen kohtaus TV-ohjelmasta tai jopa koiran haukunta. Tällainen melu kulkee paineaaltojen kautta, jotka osuvat kiinteille pinnoille, kuten seinille, kattoille ja lattioille.

Ratkaisu piilee seinien massan lisäämisessä tai vaimennusmateriaalien käytössä. Näitä voivat olla tiheä kipsilevy tai massavahventeinen vinyyli, tai jos haluat olla varma toimivuudesta, MUTE SYSTEM 63 -vaimennusjärjestelmämme.

Kun soitat rumpuja, kuulemasi ääni kantautuu ilmassa, mutta itse rumpuun syntyy iskuääntä. Siihen kohdistetaan suoraa mekaanista painetta, mikä tuottaa runkoääntä. Jos rumpu olisi rakennuksen kokoinen, kaikki sen asukkaat kuulisivat tämän iskun, koska tämäntyyppinen ääni siirtyy materiaalin värähtelyjen kautta.

Askeleet, vasara tai pora ja jopa huonekalujen raahaaminen voivat tuottaa saman tuloksen. Tällaisissa tapauksissa on käytettävä ratkaisuja, kuten C-BLOCK SYSTEM™ -järjestelmäämme tai huone huoneessa -lähestymistapaa. RinR tarkoittaa sitä, että huoneen sisälle luodaan rakenne, joka eristää tilan kaikilta puolilta – seinistä, lattioista ja katoista.

Totuus on, että kun iskumelu on kerran päässyt rakennuksen rakenteisiin, vain harvat asiat voivat auttaa. Olisi paljon tehokkaampaa, jos estäisit iskun pääsyn materiaaliin.



Yleisiä väärinkäsityksiä: Miksi vaahtomuovilevyt eivät ole äänieristettyjä

Niin kauan kuin seinälle laitetaan jotain, se toimii. VÄÄRIN! Akustiikkalevyjen asentaminen huoneeseen tekee äänestä selkeän, mutta se ei eristä mitään ääntä. Munakoteloiden laittaminen seinälle ei myöskään pysäyttäisi melua. Tehokkaan ratkaisun saavuttamiseksi tarvitset kunnollisen äänieristyksen:

Tiheät materiaalit - ne lisäävät massaa seiniin, lattioihin ja kattoihin.

Irtikytkentä – käytetään materiaaleja, jotka estävät äänen mekaanisen siirtymisen, kuten DClox™-materiaalimme.

Absorptio – käytetään materiaaleja, joissa on onteloita resonanssin vähentämiseksi huomattavasti.

Vaimennus – käytetään materiaaleja, joihin ääniaallon osuttua niiden liike-energia muuttuu lämmöksi.

Ajan ja vaivan käyttäminen ja epäonnistuminen on aivan yhtä ärsyttävää kuin melu, jota yritit vaimentaa. Siksi tee-se-itse-askarteluun osallistuessasi sinun on otettava huomioon nämä monikerroksiset periaatteet.

Ratkaisun löytäminen on aloitettava ymmärtämällä melun tyyppi, sitten ymmärrettävä, mitkä materiaalit voivat vaikuttaa siihen, ja lopuksi, miten ne asennetaan oikein. Se ei ole rakettitiedettä, mutta se ei ole myöskään värityskirja. Jos haluat ammattilaisia työhön, olemme yhden puhelun päässä.

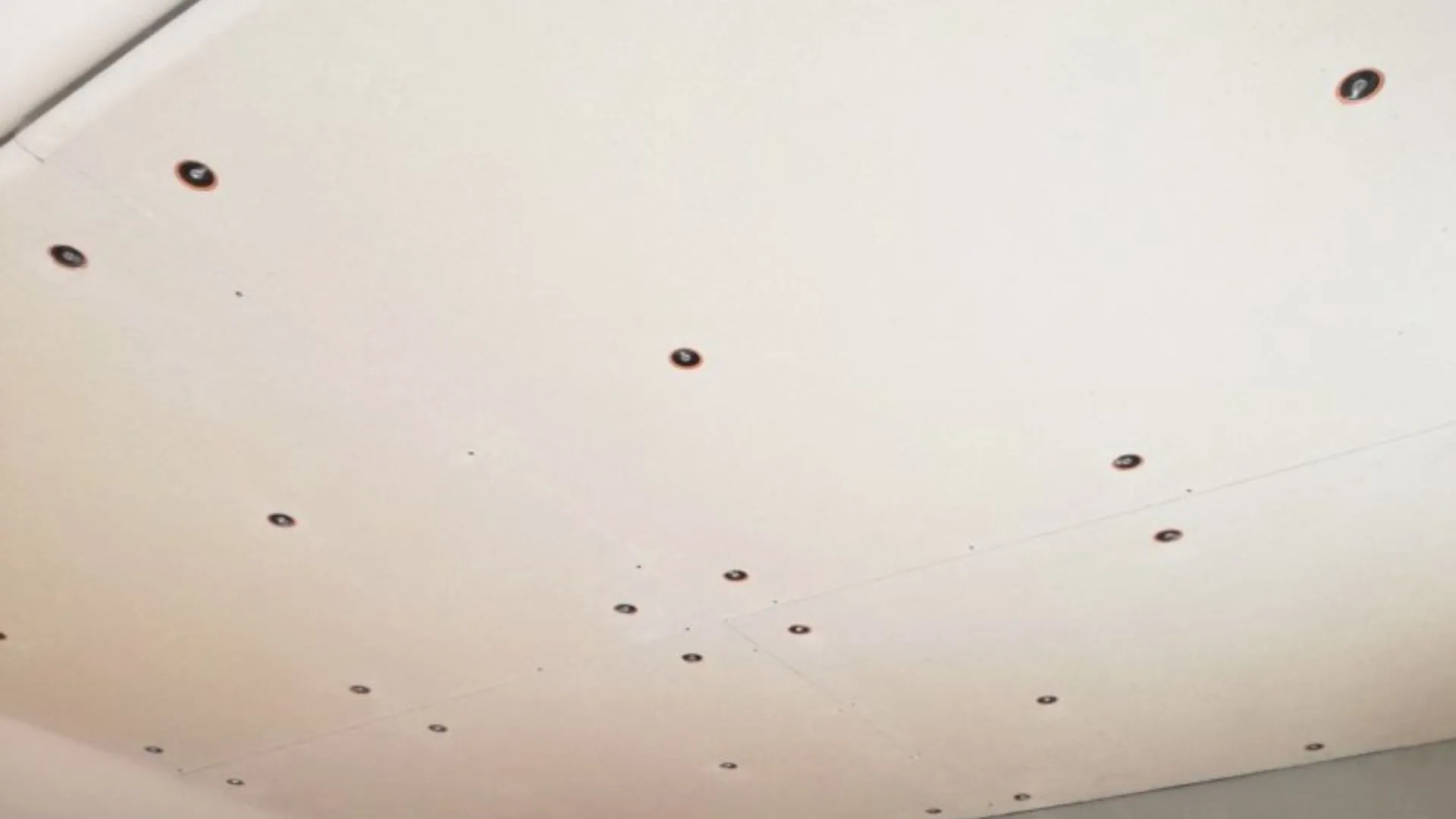

Heikoimmista lenkeistä vuotaa melua

Vesimetafora jatkuu – melu löytää pienimmän vastuksen reitin ja vuotaa sen läpi. Vuotokohdat = heikot kohdat. Näitä ovat:

Seinät: Ristikruunuiset sisäseinät ilman eristystä toimivat kuin virityshaarukat. Mutta vaikka kyseessä olisi kantava seinä, pienet raot, kuten pistorasioiden ympärillä olevat, voivat luoda mahdollisuuden äänen vuotamiseen.

Ovet: Jos ovi ei ole massiivinen ja paksu, se on pohjimmiltaan avoin ikkuna äänelle. Vältä onttoja ovia ja käytä tiivisteitä ja kynnyksiä äänen estämiseksi.

Katot ja lattiat: Tämä on hankala kysymys, erityisesti asuin- tai toimistorakennuksissa. Jos rakentamisessa ei ole otettu huomioon iskumelua, on turvauduttava eristysjärjestelmiin. Tämä voi tarkoittaa, että yläkerran naapurin melun estämiseksi sinun on äänieristettävä hänen lattiansa – useimmissa tapauksissa ihmiset eivät halua antaa sinun remontoida tilojaan omaksi hyödyksesi.

Ilmastointijärjestelmät: Kanavat toimivat kuin tunneleina, joissa ääni voi kulkea. Tällaiset järjestelmät on suunnattava oikein ja eristettävä. Joskus meidän on jopa rakennettava mittatilaustyönä äänenvaimennin mukavuuden saavuttamiseksi.

Ikkunat: Jos onttoytiminen ovi on kuin avoin ikkuna, ohut ikkuna ilman tiivisteitä on vielä pahempi! Todellinen äänieristys vaatii laminoitua lasia ilmaraoilla, tiivisteillä ja asianmukaisella asennuksella.

Sääntelystandardit: Miksi vaatimustenmukaisuus on tärkeää

Sääntelystandardien noudattaminen on välttämätöntä ei-toivotun melun torjumiseksi. Isossa- Britanniassa rakennusmääräysten E-osassa esitetään äänieristyksen akustiset vähimmäisominaisuudet:

• Ilmassa kantautuvan äänen eristys (esim. ≥45 dB DnT,w väliseinissä). Tämä tarkoittaa, että jos naapuri imuroi tyypillisesti noin 75 dB:n äänenvoimakkuudella varustetulla imurilla, seinien pitäisi pystyä alentamaan äänenvoimakkuus 25 dB:iin, eli suunnilleen kuiskauksen äänenvoimakkuudelle.
• Askelääneneristys (esim. ≤62 dB LnT,w lattioille). Tämä on normaalin keskustelun likimääräinen äänenvoimakkuus. Sääntelystandardien mukaan lattioiden tulisi vaimentaa puhetta.
• Asuinyksiköiden testaus ennen valmistumista.





Eurooppalainen vaatimustenmukaisuus on linjassa standardien, kuten EN 12354 , kanssa, joka mallintaa äänen läpäisyä rakennuksissa ja tukee tuotetestausta, kuten ISO 10140 (äänieristyksen laboratoriomittaukset) ja ISO 16283 (kenttäsuorituskyky).

Yhdysvalloissa vaatimustenmukaisuus noudattaa ASTM Internationalin kehittämiä standardeja, erityisesti ASTM E90 -standardia ilmassa tapahtuvan äänen läpäisyhäviön laboratoriomittauksiin ja ASTM E413 -standardia äänen läpäisyluokan (STC) laskemiseen. Kenttäsuorituskyky arvioidaan tyypillisesti ASTM E336 -standardin mukaisesti. Nämä standardit varmistavat, että äänieristysmateriaalit ja rakennusosat täyttävät johdonmukaiset ja todennettavissa olevat akustiset vertailuarvot.

Standardien täyttäminen on juuri niin monimutkaista kuin miltä se kuulostaa, mutta hyvästä syystä – se varmistaa, että ihmiset ovat akustisesti mukavampia laillisesti sertifioiduissa ympäristöissä. Standardien noudattamatta jättäminen voi johtaa oikeudellisiin kiistoihin, vuokralaisten valituksiin ja rakentajan yleiseen maineen vahingoittumiseen.

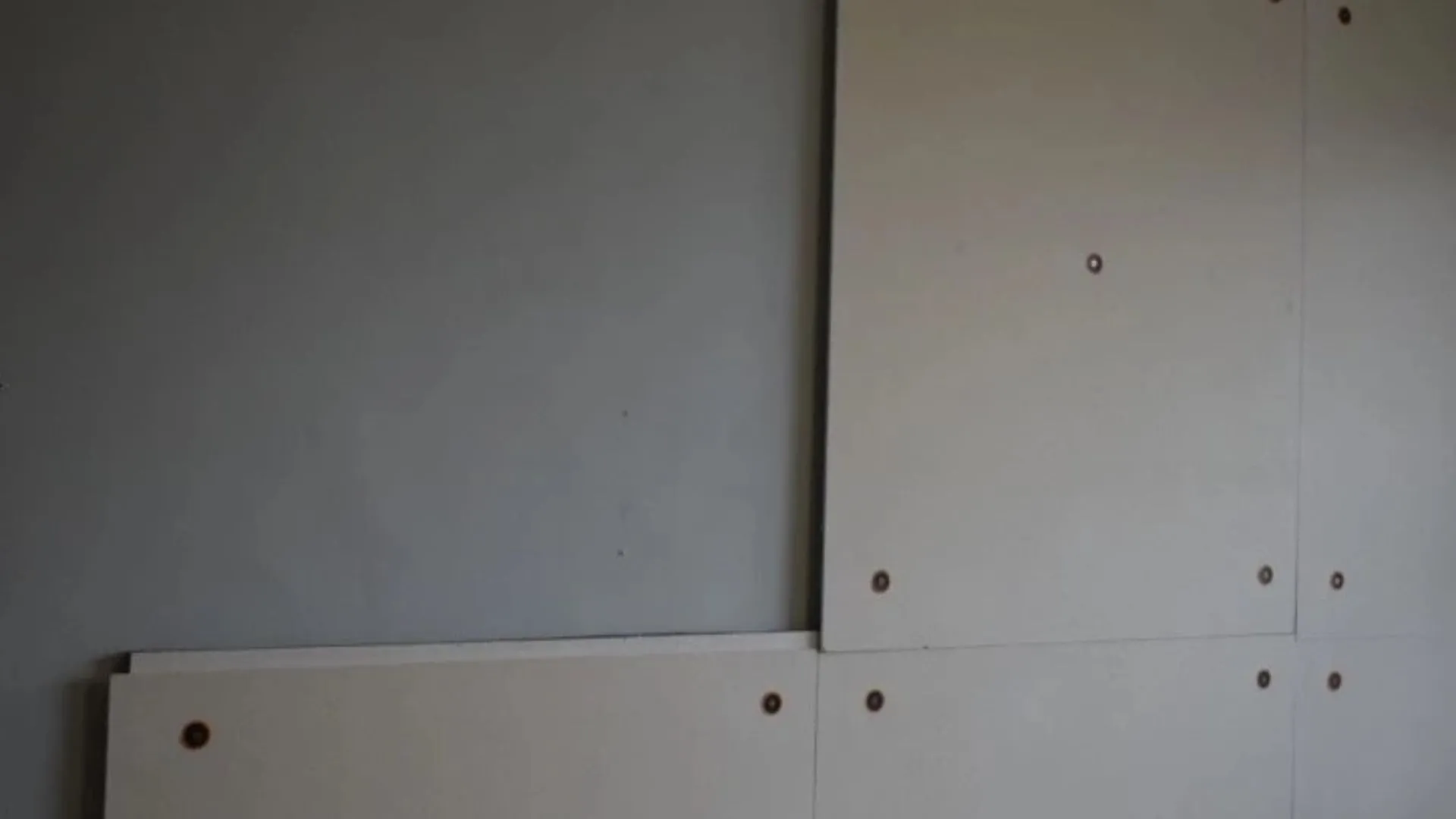

Äänieristyksen toimintaperiaate: Materiaalit ja menetelmät



Äänieristys ei ole arvailua. Se on insinööritaitoa. Akustisella erinomaisuudella on neljä ydinosaamista. Ne ovat todella tehokkaita, kun ne toimivat yhdessä: massa, irtikytkentä, absorptio ja vaimennus.

Massa: Ensimmäinen asia, joka sinun tulisi ottaa huomioon

Mitä se tekee: Mitä tiheämpi materiaali on, sitä paremmin se vastustaa värähtelyenergiaa ja toimii esteenä. Kuten usein on, mitä painavampi jokin on, sitä enemmän energiaa (tässä tapauksessa äänienergiaa) sen liikuttamiseen tarvitaan.

Toimintaperiaate: Ääni on mekaaninen aalto, joka vaatii kulkeakseen väliaineen. Kun ääniaalto osuu tiheään pintaan, osa sen energiasta heijastuu ja loput absorboituu tai läpäisee sen. Suurimassaiset materiaalit pienentävät läpäisseen aallon amplitudia.

Massiivisten materiaalien arvioinnin keskeiset mittarit ovat pinta-alan tiheys (kg/m²) ja äänenvaimennusindeksi (SRI) desibeleinä (esim. ISO 140-3).

Esimerkkejä materiaaleista:

• Betoni, tiili, kipsilevy
• tiheä kuitulevy
• MUTE SYSTEM™ 63: Käytimme elementtimenetelmämallinnusta MUTEn ainutlaatuisen geometrian kehittämiseen. Emolevyn tiheys yhdistettynä akustiseen, palamattomaan vaahtomuovipohjaan ja huolellisesti sijoitettuun DClox™-eristysjalustaan varmistaa järjestelmän maksimaalisen akustisen tehokkuuden.



Irtikytkentä: Tärinäsillan murtaminen

Toimintaperiaate: Eristys erottaa rakennusosat mekaanisesti, jotta värähtelyt eivät pääse kulkemaan niiden läpi helposti. Se eristää äänireitit ja estää suoran siirtymisen. Tehokas eristys on täydellinen pysäyttäjä ei-toivotulle melulle.

Toimintaperiaate: Kun kaksi pintaa (esim. kipsilevy ja runkopuut) on liitetty jäykästi toisiinsa, äänen aiheuttamat värähtelyt kulkevat vapaasti niiden läpi. Ilmaraon avulla tai joustavien liittimien avulla pinnat "irrotetaan". Tämä vähentää merkittävästi matalataajuisten ja iskuäänien siirtymistä.

Materiaalien irrotusominaisuuksia arvioidaan järjestelmän resonanssitaajuuden (Hz) perusteella; DnT,w-parannukset riippuvat eristystekniikasta.

C-MUTE SYSTEM™ : Modulaarinen ratkaisumme yhdistää irtikytkentän massaan ja vaimennukseen. Jokaisessa paneelissa on ääntä vaimentava ydin ja joustava kiinnitys, jotka eristävät sen mekaanisesti rakennepinnoista.

Imeytyminen: Melun pysäyttäminen ontelossa

Toimintaperiaate: Se muuntaa onteloihin jääneen äänienergian lämmöksi. Tämä estää sisäiset heijastukset, jotka voivat vahvistaa melua.

Toimintaperiaate: Kun ääni tulee seinän tai katon onteloon, se heijastuu sisäpinnoista ja voi resonoida rummun tavoin. Ontelon täyttäminen huokoisella, kuituisella materiaalilla (kuten mineraalivillalla tai polyesterillä) vaimentaa näitä heijastuksia.

Keskeisiä absorptiomittareita ovat NRC (kohinanvaimennuskerroin) ja virtausresistanssi (Pa·s/m²).

Imeytymiskykyiset materiaalit:

• Mineraalivilla (≥45 kg/m³)
• Avosoluiset vaahdot (paloturvallisuusmääräysten sallimissa rajoissa)
• VISTO 48 : Huipputeknologinen ääntä eristävä ja vaimentava elastinen levy seiniin ja kattoihin



Vaimennus: Tärinän muuttaminen lämmöksi

Toimintaperiaate: Vaimennus vähentää paneelien ja rakenneosien värähtelyn amplitudia haihduttamalla kineettistä energiaa lämpönä. Se on erityisen tehokas resonanssin estämisessä.

Toimintaperiaate: Kun pinta värähtelee, vaimennusmateriaalit muuntavat osan värähtelyenergiasta leikkausmuodonmuutoksen kautta matala-asteiseksi lämmöksi. Kahden jäykän kerroksen väliin levitettynä se estää resonanssin muodostumisen keskeisillä taajuuksilla.

Vaimennusmateriaalien keskeisiä arvioitavia mittareita ovat häviökerroin (η) ja vaimennuskerroin.

Yleisiä vaimennusaineita:

• Viskoelastiset polymeerit
• Nestemäiset vaimennusyhdisteet
• Komposiittikerrokset, joissa on rajoitetut ytimet
• DCVISCO™ -äänieristyskalvo toimii tärinää vaimentavana ja ääntä eristävänä kerroksena, joka toimii tehokkaasti keski- ja korkeilla taajuuksilla.

Tekniikan elämänlaatu

Kun olet päivittäin melun ympäröimänä, äänieristys ei enää tunnu ylelliseltä jälkikäteen ajatellulta asialta. Se on investointi elämänlaatuun. Yhdistämällä fysiikan ja psykologian, asianmukainen akustiikkakäsittely luo tiloja, jotka tukevat ihmisten elämää, työskentelyä ja rentoutumista.

Investoimalla materiaaleihin, kuten VISTO 48, C-BLOCK SYSTEM™, DCVISCO™ tai kerrosrakenteisiin, jotka yhdistävät äänenvaimennuksen, vaimennuskyvyn ja irrotuksen, et ainoastaan vähennä melua, vaan rakennat myös terveellisempiä ja viihtyisämpiä tiloja.

Ota yhteyttä ja selvitä, mikä on paras tapa parantaa tilaasi ja saavuttaa akustinen mukavuus!
