Audiometrinen vaatimustenmukaisuus: Kuinka rakentaa aidosti sertifioituja kuulontutkimushuoneita

Audiometristen testausympäristöjen monimutkaisuus on hämäävän suuri. Ulkopuolelta katsottuna määräysten mukainen kuulontestaushuone saattaa näyttää yksinkertaiselta, hyvin eristetyltä laatikolta.

Todellisuudessa audiometrisen vaatimustenmukaisuuden varmistaminen on vaativa monitieteinen haaste, joka sisältää arkkitehtonisen akustiikan, LVI-tekniikan, sähkömagneettisten häiriöiden hallinnan ja sääntelyn yhdenmukaistamisen.



Miksi audiologisten testien vaatimustenmukaisuus on järjestelmäongelma



Kun vaatimustenmukaisuutta ei noudateta, seuraukset kasaantuvat. Epätarkat kynnysarvomittaukset johtavat virheellisiin diagnooseihin. Työpaikkojen kuulonsuojeluohjelmat muuttuvat oikeudellisesti haavoittuviksi. Kuulolaitteiden tai implanttien valmistajien kalibroinnit menettävät luotettavuuttaan. Terveydenhuollon laitoksille ja työterveyshuollon tarjoajille nämä epätarkkuudet heikentävät kliinisiä tuloksia ja avaavat oven oikeudenkäynneille ja rangaistuksille.

Audiometrisiä tiloja ei pidä käsitellä jälkikäteen harkittuina asioina, joita muokataan rakennusvaiheen loppuvaiheessa akustisilla paneloinneilla tai äänieristetyillä ovilla. Pelkät panelit eivät pysty ratkaisemaan rungon aiheuttamaa tärinää, LVI-kanavien melua tai oktaavikaistan yhteensopivuusongelmia matalilla taajuuksilla. Todellinen yhteensopivuus edellyttää, että huoneen jokainen kerros ja järjestelmä suunnitellaan toimimaan harmonisesti.

Tavoitteena on luoda kestäviä, toistettavia ja sertifioitavia ympäristöjä kriittisille kuulontutkimuksille. Jokainen alijärjestelmä on suunniteltava ja sitä on käsiteltävä yhtenäisenä osana koko audiologian koppia. Vaatimustenmukaisuus edellyttää integrointia.



Standardien ydin: Mitä vaatimustenmukaisuus oikeastaan tarkoittaa



Audiologian testausstandardien täyttäminen on mitattavissa oleva, taajuuskohtainen tehtävä, jonka määrittelevät tiukat kansainväliset ja kansalliset viitekehykset. Jokainen standardi käsittelee testausympäristön eri osa-alueita, ja vaatimustenmukaisuus edellyttää tiukkaa yhdenmukaisuutta niiden kaikkien kanssa. Se kuulostaa vakavalta, koska sitä se onkin.

ANSI S3.1: Ympäristömelun kriteerit taajuuskaistoittain

American National Standards Instituten (ANSI) standardi S3.1 on audiometristen testaushuoneiden ympäristön melun torjunnan kulmakivi . Se määrittelee suurimmat sallitut ympäristön melutasot (MPANL) oktaavikaistoilla, tyypillisesti 125 Hz:stä 8000 Hz:iin.

ANSI S3.1 -standardi ei vain sano "Pidä huone hiljaisena". Se asettaa rajat sille, kuinka äänekäs huone saa olla tietyillä taajuusalueilla 125 Hz:stä (erittäin matalat bassoäänet) 8000 Hz:iin (korkeat äänet).

Tärkeää on, että kyse ei ole kokonaisäänenvoimakkuudesta (kuten yhdestä dB(A)-numerosta). Sen sijaan se tarkistaa jokaisen taajuusalueen erikseen, koska kuulontestien eri osissa käytetään eri ääniä. Tämä on erityisen tärkeää kuulonaleneman tunnistamisessa matalilla taajuuksilla.





Esimerkiksi ANSI S3.1 sallii vain 26 dB SPL:n 125 Hz:n taajuudella audiometrikopeissa, joita käytetään ilman kuulokkeiden melun peittämistä. Tämä on huomattavasti tiukempi kuin toimisto- tai terveydenhuollon tiloissa käytettävät yleiset akustiset mukavuusstandardit. Huone voi täyttää 30 dB A:n luokituksen, mutta silti se ei täytä ANSI S3.1 -vaatimuksia LVI-järjestelmien, hissien tai runkoperäisen tärinän aiheuttaman liiallisen matalataajuisen jyrinän vuoksi.

ISO 8253-1 – Audiometriset menetelmät ja testihuoneen suunnittelu

Kansainvälinen vastine, ISO 8253-1 , määrittelee, miten puhdasääniaudiometriset testit on suoritettava ja missä ympäristöolosuhteissa. Se keskittyy paitsi ympäristön meluun myös huoneen suunnitteluun, jälkikaiunta-aikaan, laitteiden kalibrointiin ja testattavien sijoittamiseen.

Standardin ISO 8253-1 keskeinen ominaisuus on toistettavuuden painottaminen. Jopa pienet muutokset huoneakustiikassa, kuten testihenkilön lähellä olevat seinäheijastukset, voivat vaikuttaa havaittuihin äänikynnyksiin useilla desibeleillä. Standardi korostaa, että huone itsessään on osa mittausjärjestelmää, ei passiivinen tausta.

OSHA 1910.95 – Lakisääteiset melualtistuksen ja -valvonnan vaatimukset

Sääntelyn näkökulmasta OSHA 1910.95 asettaa Yhdysvalloissa työnantajille lakisääteiset velvoitteet toteuttaa kuulonsuojausohjelmia työntekijöille, jotka altistuvat keskimäärin yli 85 dB(A) äänitasoille kahdeksan tunnin työvuoron aikana.

Audiometrinen testaus on olennainen osa tätä ohjelmaa, ja standardi edellyttää lähtötason ja vuosittaisia seurantatestejä ANSI-standardien mukaisissa huoneissa ja laitteissa.

Näiden vaatimusten täyttämättä jättäminen altistaa organisaatiot vastuulle, työntekijöiden vaatimuksille ja sakoille, mikä tekee audiometrisen vaatimustenmukaisuudesta kliinisen, oikeudellisen ja operatiivisen huolenaiheen.

Miksi koko lattian on oltava hiljainen audiologian aikana

Yleinen väärinkäsitys on, että alhainen A-painotettu desibelitaso (esim. 25 A) riittää audiometriseen testaukseen. Todellisuudessa oktaavikaistan kohinan analysointi on välttämätöntä, koska matalataajuiset häiritsevät äänet (esim. ilmanvaihdosta tai lähellä olevista teollisuuslaitteista) voivat silti peittää puhtaita ääniä. Vaikka laajat ja laajat tasot vaikuttaisivat hyväksyttäviltä.

Tämä on erityisen ongelmallista lievän kuulonaleneman tunnistamisessa 250–1000 Hz:n taajuusalueella, jolla usein esiintyy rakenteellisia tai ympäristöstä johtuvia hurinoita. Ilman kaikkien häiriöiden hallintaa testin tarkkuus heikkenee.

Tarkkuusinstrumentointi: Tyyppi 1 tai ei mitään

Vaatimustenmukaisuuden validointiin on käytettävä IEC 61672-1 -standardin mukaisia tyypin 1 tarkkuusäänitasomittareita . Nämä laitteet tarjoavat tarkkoja oktaavikaistalukemia tarvittavalla taajuusalueella ja niillä on tiukat toleranssit, jotka ovat kriittisiä sertifiointitason testauksessa.

Kuluttajaluokan tai tyypin 2 mittareiden käyttö ei ainoastaan tuota epäluotettavaa tietoa, vaan se voi myös mitätöidä vaatimustenmukaisuustarkastuksia tai lakisääteisiä asiakirjoja.





Rakenne- ja akustiikkasuunnittelu: Huonevaipan haasteet



Audiologisissa testausympäristöissä huoneen vaippa eli seinien, katon, lattian, ovien ja ikkunoiden yhdistelmä toimii ensimmäisenä puolustuslinjana ulkoista melua vastaan. Mutta tavanomaiset rakennusmenetelmät, jopa ne, joita pidetään "korkealaatuisina" kaupallisissa rakennuksissa, eivät usein täytä audiometrisen vaatimustenmukaisuuden vaatimuksia.

Perinteisen rakentamisen sudenkuopat

Perinteiset kipsilevyseinät, alaslasketut katot ja tavalliset betonilaatat eivät yleensä täytä ANSI S3.1 -standardin edellyttämien sallittujen ympäristön melutasojen (MPANL) saavuttamiseksi vaadittuja äänenläpäisyluokan (STC) vaatimuksia.

Vaikka tällaiset rakenteet saisivat paperilla korkeat STC-luokitukset, matalataajuiset vuodot ja rakenteesta johtuvat värähtelyt uhkaavat silti vaatimustenmukaisuutta.

Tämä on ongelmallista monikäyttöisissä rakennuksissa, kuten sairaaloissa, yliopistoissa ja lääkärikeskuksissa, joissa mekaaniset järjestelmät tai jalankulkuliikenne tuottavat jatkuvasti matalataajuista melua.

STC-vaatimustenmukaisuuden suunnittelu ei riitä

Audiologisten koppien ja huoneiden lähtökohtana on suunnitella vähintään STC-arvo 55 , mutta STC on yhdistelmäarvo, joka aliarvioi matalataajuista suorituskykyä. Audiometriset testit ovat kuitenkin herkimpiä 125–500 Hz:n melulle, juuri sillä alueella, jolla perinteiset seinärakenteet toimivat heikoimmin.

Tämän asianmukaiseksi ratkaisemiseksi tarvitaan massa-ilma-massa -periaatetta, monikerroksisia kipsilevyrakenteita ja irrotettuja seinärakenteita. Nämä on integroitava suunnitteluvaiheesta lähtien, koska rakenteiden uudelleenjärjestely rakentamisen jälkeen voi olla kustannuksiltaan kohtuutonta ja häiritsevää.

Reunustavat polut ja rakenteiden ääni: Piilotettu uhka

Korkean suorituskyvyn omaavissa seinissä ja katoissa melu voi ohittaa ensisijaisen vaipan sivureittejä pitkin. Nämä ovat epäsuoria melureittejä, kuten ilmakanavat, katto-ontelot tai yhteiset rakenneosat, jotka välittävät ääntä viereisistä tiloista.

Yhtä huolestuttavia ovat tärinänvaimentimet : jäykät rakenteelliset liitokset, jotka päästävät runkoääntä huoneeseen, erityisesti LVI-järjestelmistä tai kattomekaanisista laitteista. Nämä värähtelyt voivat kulkeutua betonilaattojen tai teräsrunkojen läpi ja säteillä takaisin testitilaan, mikä vääristää audiometrisiä tuloksia jopa muuten hyvin eristetyissä huoneissa.

Asianmukaiset lieventämisvaatimukset:

• Kelluvat lattiat tai eristetyt laattarakenteet
• Akustiset murtokohdat teräs- tai puurungoissa
• Tärinänvaimennuskiinnikkeet rakennusteknisiin laitteisiin ja mekaanisiin laitteisiin

Ovet ja ikkunat: Heikoimmat lenkit kirjekuoressa

Seinän kestävyydestä riippumatta ovet ja ikkunat ovat edelleen merkittäviä haavoittuvuuksia. Äänieristetyt ovet , joissa on asianmukaiset akustiset tiivisteet, alaslaskettavat kynnykset ja magneettitiivisteet, ovat välttämättömiä. Ne ovat kuitenkin tehokkaita vain, jos ne asennetaan ilman rakoja tai kovia liitoksia, jotka aiheuttavat sivupolkuja.

Samoin akustisten ikkunoiden, joita usein tarvitaan havainnointiin, on oltava kaksinkertaisia laminoitua lasia ja ilmatiiviitä kehysjärjestelmiä käyttäen, mieluiten erilleen sijoitettuina suorien siirtoreittien häiritsemiseksi.

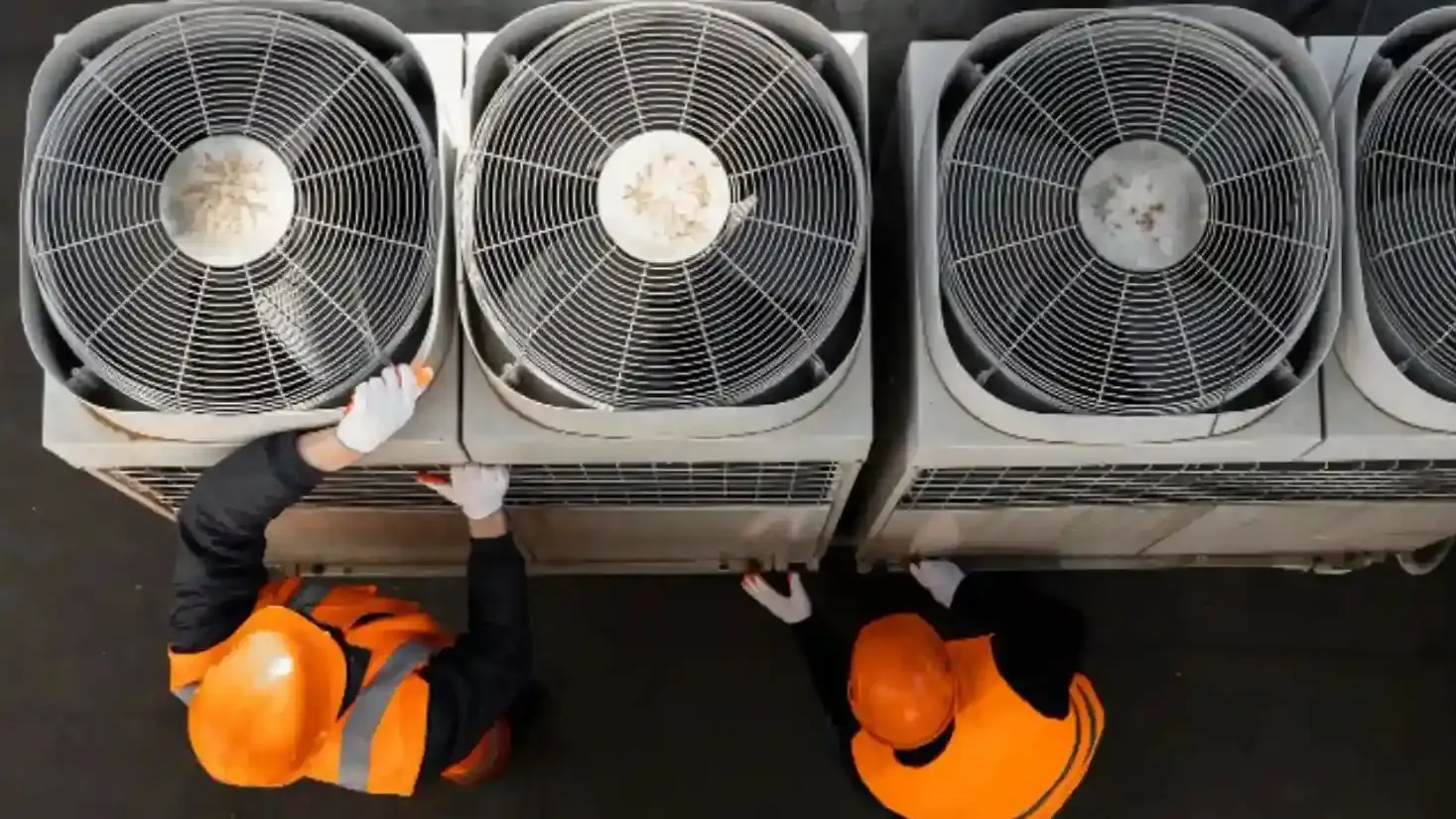

LVI-järjestelmät: Hiljainen sabotööri



Ilman ilmanvaihtoa ei voi olla asianmukaisia testaus- ja työskentelyolosuhteita. Mutta se peittää alleen ongelmia…

Jopa huolellisesti rakennetuissa audiologiahuoneissa vaatimustenvastaiset LVI-järjestelmät voivat tehdä koko testausympäristöstä mitättömän. Vaikka ympäristön melutasot saattavat ylittää vaatimustenmukaisuuskynnykset mekaanisten järjestelmien ollessa lepotilassa, olosuhteet usein romahtavat heti, kun LVI-laitteet aktivoituvat.

Tulos: heikentynyt testaustarkkuus, potilastyytymättömyys ja mahdollinen oikeudellinen vastuu.

Miten LVI-melu heikentää vaatimustenmukaisuutta

Audiologiset yksiköt vaativat poikkeuksellisen alhaisia ympäristön melutasoja, erityisesti kriittisillä oktaavikaistoilla 125 Hz - 8000 Hz, kuten ANSI S3.1 -standardissa on määritelty. Valitettavasti LVI-järjestelmät ovat yksi itsepintaisimmista melunlähteistä, sillä ne tuottavat sekä ilmassa etenevää melua (turbulenssi, tuulettimien hurina, kanavaresonanssi) että rakenteessa tapahtuvaa tärinää (mekaanista jyrinää, joka välittyy kanavien tai rakennusten runkojen kautta).

Jopa pienet suunnitteluvirheet, kuten liian pienet kanavat, tiukat mutkat tai huonosti eristetyt ilmanvaihtoyksiköt, voivat aiheuttaa matalataajuista hurinaa tai painepulsseja, jotka ylittävät suurimman sallitun ympäristön melutasot (MPANL) yhdellä tai useammalla kaistalla ja mitätöivät testiolosuhteet.

Kanavaperäinen melu ja mekaaninen tärinä

Ilmakanavat käyttäytyvät kuten akustiset aaltojohteet. Ilman käsittelyä ne välittävät puhaltimien melua, paineen turbulenssia ja vuotoa huoneen poikki. Puhaltimista, jäähdyttimistä tai kattoyksiköistä tuleva tärinä voi siirtyä audiologian yksikköön, jos sitä ei ole mekaanisesti eristetty.

Yleinen virhe on jäykkien kanavien kytkeminen suoraan testihuoneen vaippaan tai tuulettimien asentaminen ilman eristyslevyjä. Tämä luo tärinäsiltoja, jotka säteilevät melua takaisin tilaan, vaikka ilmassa kulkevat äänireitit olisivat hyvin hallinnassa.

LVI-vaatimustenmukaisuuden suunnittelutaktiikat

Ilmastointijärjestelmän hiljaisuuden saavuttaminen on suunniteltua interventiota. Tässä ovat keskeiset lieventämisstrategiat, joita käytetään audiometrisen huonesuunnittelun vaatimustenmukaisuuden varmistamiseksi:

• Akustiset vuoraukset: Ilmanvaihtovuorausten (yleensä lasikuitua tai vaahtomuovia) asentaminen kanavistoon vähentää merkittävästi keski- ja korkeataajuisia heijastuksia, mikä alentaa kokonaisäänitehon tasoa. Vuorauksen pituus ja tiheys on määritettävä oktaavikaistakohtaisen tavoite-insertiovaimennuksen perusteella.
• Kanavaäänenvaimentimet: Testihuoneen ylävirtaan sijoitetut linjaäänenvaimentimet suodattavat mekaanisen tuulettimen melun ja paineen turbulenssin ennen kuin ne pääsevät tilaan. Kriittisiin parametreihin kuuluvat staattinen painehäviö, väliinkytkentähäviö ja taajuuskäyrät. Nämä on suunniteltava, ei arvioitava.
• Kelluvat kiinnikkeet tuulettimille ja ilmankäsittelykoneille: LVI-laitteiden irrotus rakennuksen rakenteesta jousieristimillä estää mekaanisten värähtelyjen pääsyn arkkitehtoniseen vaippaan. Tämä on olennaista matalataajuisen melun vaimentamiseksi, erityisesti alle 250 Hz:n taajuuksilla.
• Joustavat kanavaliitännät: Päätelaitteen ja jäykän kanavan välillä tulisi käyttää joustavaa akustista liitintä runkoon liittyvän värähtelyn eristämiseksi. Tämä katkaisee melukanavien jatkuvuuden ja silti tuottaa ilmavirtaa.
• Hidas ilmavirtaus ja suuremmat kanavat: Melu kasvaa eksponentiaalisesti nopeuden kasvaessa. Ylisuuret kanavat mahdollistavat pienemmät ilmannopeudet, mikä vähentää merkittävästi turbulenttista melua. Audiometrisessä suunnittelussa tyypillinen tavoitenopeus päätelaitteissa on <2,5 m/s.

Ilmavirran tasapainottaminen melurajoitusten kanssa

Ilmanvaihtotarpeiden (ilmanvaihtoa tunnissa) ja MPANL-vaatimustenmukaisuuden välillä on suora jännite. Suurempi ilmavirta tarkoittaa yleensä enemmän melua. Tässä LVI-akustiikkakonsultit ansaitsevat elantonsa: virittämällä järjestelmän suorituskykyä löytääkseen tasapainon lämpömukavuuden, sisäilman laadun ja melunhallinnan välillä.

Laskennalliset virtausdynamiikan (CFD) simulaatiot ja akustinen mallinnus ovat usein tarpeen riskikohtien tunnistamiseksi ja kanavien reitityksen, äänenvaimentimien sijoittelun ja puhaltimien valinnan optimoimiseksi ennen rakentamisen aloittamista. Rakentamisen jälkeiset jälkiasennukset ovat harvoin tehokkaita ja yleensä kalliimpia.





Vaatimustenmukaisuuden suunnittelu ensimmäisestä päivästä lähtien



Audiologisten testausympäristöjen vaatimustenmukaisuus on suunniteltava alusta alkaen. Jälkiasennus vaatimustenmukaisuuden takaamiseksi, erityisesti terveydenhuollon tai laitosympäristöissä, on häiritsevää ja kallista, eikä se usein korjaa täysin systeemisiä puutteita, jotka on rakennettu rakenteeseen suunnittelun alkuvaiheessa.

Sen sijaan audiometristen huoneiden tarkastelu järjestelmäsuunnittelun näkökulmasta, jossa arkkitehtuuri, akustiikka, LVI-järjestelmät ja kliininen työnkulku on integroitu alusta alkaen, luo ympäristöjä, jotka täyttävät standardit, tukevat pitkäaikaista kliinistä luotettavuutta ja takaavat määräystenmukaisen mielenrauhan.

Miksi varhainen integraatio on tärkeää

Meluntorjuntaa pidetään usein "sisustusnäkökohtana". Mutta audiometristen tilojen osalta keskeiset akustiset ja mekaaniset suorituskykyparametrit on sisällytettävä ydinsuunnittelutiimiin jo varhaisimmasta konseptivaiheesta lähtien.

Akustiikkakonsulttien ja rakennusjärjestelmäsuunnittelijoiden osallistaminen ennen konseptisuunnittelua tai RIBA-vaihetta 2 mahdollistaa:

• Testausalueiden asianmukainen kaavoitus pois ulkoisista melulähteistä tai mekaanisista laitteista
• Rakenteellisesti eriytetyt huonevaipat
• Ennakoiva melumallinnus huoneen suuntaamisen ja vierekkäisyyden suunnittelun tueksi
• Seinien ja lattian rakenteen koordinointi tiettyjä STC (äänenläpäisyluokka) -kohteita varten

Tämä ennakoiva lähestymistapa välttää tyypillisen ristiriidan arkkitehtonisen suunnittelun tarkoituksen ja suorituskykyvaatimusten välillä.

Ennakoivan mallinnuksen rooli

Työkalut, kuten BIM (Building Information Modelling) ja akustiset simulointiohjelmistot (esim. INSUL, CadnaA, Odeon), mahdollistavat insinöörien:

• Simuloi ympäristön melutasoja eri oktaavikaistoilla reaalimaailman datan perusteella
• Testaa mekaanisen järjestelmän kokoonpanot ennen hankintaa
• Tunnista ja poista reunustavia reittejä virtuaaliympäristöissä
• Ennusta ANSI S3.1- ja ISO 8253-1 -standardien noudattaminen jo ennen seinien piirtämistä, puhumattakaan rakentamisesta.

Näistä malleista tulee osa suunnitteludokumentaatiota, ja ne toimivat vaatimustenmukaisuuden todisteina ja ohjaavat sekä arkkitehtonisia että LVI-päätöksiä (mekaanisia, sähköisiä ja putkistoihin liittyviä päätöksiä) koko projektin elinkaaren ajan.

Vaatimustenmukaisuus ensin -työnkulku

Parhaiden käytäntöjen mukaisissa projekteissa vaatimustenmukaisuutta ei delegoida urakoitsijoille eikä ratkaista viime hetkellä. Se on sisäänrakennettu projektin toimitussuunnitelmaan:

• Vaihe 0–1 (strateginen määrittely / valmistelu): Määrittele kuulontestin suorituskykyvaatimukset projektitiedoissa. Laadi perustason standardit, kuten ANSI S3.1 tai ISO 8253-1.
• Vaihe 2 (konseptisuunnittelu): Suorita alustava akustinen ja LVI-mallinnus. Valitse akustiset materiaalit ja eristyskohteet etukäteen.
• Vaihe 3 (tilakoordinointi): Koordinoi vaipan suunnitelmat rakennusteknisten palvelujen kanssa. Vahvista huoneiden pohjaratkaisut, jotka minimoivat ulkoisen melun altistumisen.
• Vaiheet 4–5 (tekninen suunnittelu / valmistus): Määrittele testatut ja mitoitetut ovet, paneelit, LVI-äänenvaimentimet ja tärinänvaimentimet. Yhdenmukaista hankinnat todennettujen suorituskykytietojen kanssa.

Siihen mennessä, kun urakoitsija on työmaalla, vaatimustenmukaisuuskriteereistä, suorituskykytavoitteista tai vaadittavista testaus- ja käyttöönottomenettelyistä ei pitäisi olla epäselvyyttä.

Audiologian testausstandardit ovat armottomia, ja jälkikorjaukset jäävät usein vajaiksi. Järjestelmäpohjainen, vaatimustenmukaisuuteen keskittyvä työnkulku, joka on ankkuroitu varhaisen vaiheen mallinnukseen ja monialaiseen yhteistyöhön, on ainoa luotettava tie tarkkuusluokan audiologiaympäristöihin.
