Tehokkaiden akustisten koteloiden suunnittelu teollisuuskoneille
Teollisuusympäristöjen melutasot ylittävät usein sallitut tasot raskaiden laitteiden, kuten kompressorien, jäähdyttimien, generaattoreiden ja leikkauskoneiden, jatkuvan käytön vuoksi. Nämä laitteet tuottavat usein yli 85 desibelin (A) äänenvoimakkuutta. dB(A) on painotettu desibeliasteikko, joka heijastaa ihmiskorvan herkkyyttä eri taajuuksille, mikä tekee siitä hyödyllisemmän arvioitaessa sitä, miten ääni havaitaan ja sen mahdollinen vaara.
Pitkäaikainen altistuminen yli 85 dB(A):n äänitasoille katsotaan kuulollemme vaaralliseksi. 90 dB(A):n tasolla suojaamattoman altistuksen ei tulisi ylittää 8 tuntia päivässä. Sallittu altistusaika puolittuu jokaista 3 dB(A):n lisäystä kohden. Melun aiheuttama kuulonalenema voi johtua pitkittyneestä melualtistuksesta. Tämä on pysyvä ja peruuttamaton tila, jonka aiheuttaa sisäkorvan simpukan karvasolujen vaurioituminen.
Fysiologiset vaikutukset ulottuvat kuuloa pidemmälle. Krooninen melualtistus on tieteellisesti yhdistetty korkeampiin kortisolitasoihin, kohonneeseen verenpaineeseen, uupumukseen ja heikentyneeseen immuunijärjestelmään. Melunhallinta on kriittistä aloilla, joilla arvostetaan toimintaturvallisuutta ja henkilöstön pysyvyyttä. Akustiikkakoteloiden asentaminen melua lähettävien laitteiden ympärille on yksi yksinkertaisimmista ja tehokkaimmista tekniikoista haitallisen altistuksen vähentämiseksi sen lähteellä.
Sääntelypaineet ja vaatimustenmukaisuusvaatimukset
Maailmanlaajuiset työturvallisuusstandardit asettavat tiukat rajat melulle altistumiselle työpaikalla. Näiden määräysten tarkoituksena on suojata työntekijöiden kuuloa, varmistaa turvalliset työolosuhteet ja pitää työnantajat vastuullisina. Keskeisiä puitteita ovat:
Euroopan unioni - Direktiivin 2003/10/EY nojalla työnantajien on:
- Ryhdy toimiin, kun päivittäinen tai viikoittainen melualtistus saavuttaa 85 dB(A).
- Varmista, että altistuminen ei koskaan ylitä 87 dB(A):aa kuulonsuojainten huomioimisen jälkeen.
- Toteuta toimenpiteitä, kuten äänieristystä, eristystä tai aikataulutuksen hallintaa, kun nämä kynnysarvot saavutetaan.
Yhdistynyt kuningaskunta - EU-lainsäädännön kanssa yhdenmukaistettujen työssä koituvan melun torjuntaa koskevien asetusten mukaisesti:
- Alempi altistuksen toiminta-arvo: 80 dB(A).
- Altistuksen yläraja: 85 dB(A) – työnantajien on vähennettävä altistusta tai tarjottava henkilönsuojaimia.
- Altistumisen raja-arvoa: 87 dB(A) kuulonsuojaimet huomioon ottaen – ei saa ylittää.
Yhdysvallat (työturvallisuus- ja työterveysvirasto) - OSHA 29 CFR 1910.95 -säädöksen mukaisesti:
- Sallittu altistuksen raja-arvo (PEL) on 90 dB(A) kahdeksan tunnin työvuoron aikana.
- Toimintataso alkaa 85 dB(A):sta ja käynnistää kuulonsuojeluohjelmia, seurantaa ja koulutusta.
Näiden standardien noudattamatta jättäminen voi johtaa sakkoihin, sulkemisiin ja pitkäaikaisiin mainehaitaan. Vielä tärkeämpää on, että ympäristömelun torjuntaa pidetään yhä enemmän osana yrityksen yhteiskuntavastuuta ja sääntelyyn liittyvää vastuuta. Oikein suunniteltujen äänieristettyjen koteloiden asentaminen on yksi tehokkaimmista tavoista pysyä vaatimusten mukaisena, suojella työntekijöitä ja välttää kalliita jälkiasennuksia myöhemmin.
Tuottavuus- ja viestintähaasteet
Akustinen ympäristö vaikuttaa suoraan kognitiiviseen ja toiminnalliseen suorituskykyyn. Liiallinen taustamelu heikentää puheen ymmärrettävyyttä, erityisesti 500 Hz:n ja 4 000 Hz:n taajuuksilla, joilla ihmisten välinen kommunikaatio on tehokkainta ja selkeintä. Tämä voi aiheuttaa häiriöitä työnkulun koordinoinnissa, erityisesti suuren läpivirtauksen ympäristöissä, kuten kokoonpanolinjoilla tai CNC-konepajoissa.
Ihmisaivojen on työskenneltävä kovemmin suodattaakseen olennaisia kuulosignaaleja meluisasta taustasta, mikä johtaa nopeampaan henkiseen väsymykseen. Journal of Applied Psychology -lehdessä julkaistu tutkimus osoitti, että voimakas ympäristön melu heikentää merkittävästi tehtävien tarkkuutta ja työmuistia teollisuusympäristöissä.
Äänieristys asianmukaisesti suunnitelluilla koteloilla auttaa eristämään korkean desibelin lähteet vahingoittamatta työnkulkua. Asettamalla rei'itettyjä metallilevyjä koneiden ympärille tai käyttämällä liikuteltavia verhoesteitä joustavien järjestelyjen aikaansaamiseksi, tilat voivat ylläpitää samanaikaisesti toiminnan tehokkuutta, turvallisuutta ja vaatimustenmukaisuutta.
Parempi viestintä myös pidentää vasteaikaa hätätilanteissa, mikä tekee järkevästä riskienhallinnasta olennaisen osan yleisiä riskienratkaisustrategioita.
Mitkä ovat tärkeimmät melulähteet ja niiden hallintastrategiat
Tehokkaan akustisen kotelon suunnittelu edellyttää perusteellista ymmärtämistä melulähteistä. Teollisuusympäristöissä kaikki koneet eivät tuota melua samalla tavalla, eikä ensisijainen lähde välttämättä ole aluksi ilmeinen. Kompressorit, jäähdyttimet, muuntajat ja generaattorit tuottavat kaikki erilaisia ääniä, joihin vaikuttavat tärinä, ilman turbulenssi, mekaaninen kitka ja rungon kautta tuleva kaiku.
Ensimmäinen askel on melukartoituksen suorittaminen, joka tehdään usein äänitasomittareilla tai monimutkaisemmilla reaaliaikaisilla analysaattoreilla, joilla tallennetaan koneen tiettyjen osien kokonaisdesibelitasot ja koko taajuusalue. Esimerkiksi absorboivat materiaalit vaimentavat paremmin yli 2 000 Hz:n keskitaajuuksia. Toisaalta alle 250 Hz:n matalataajuinen melu, jota esiintyy usein raskaissa mekaanisissa ja pyörivissä laitteissa, vaatii massaltaan raskaita esteitä ja vaimennusmenetelmiä pidempien aallonpituuksiensa ja lisääntyneen energianläpäisynsä vuoksi.
Monissa tapauksissa ongelmallisimmat päästöt tulevat toissijaisista lähteistä, kuten kiinnityskehysten kautta siirtyvästä tärinästä tai ilmanvaihtoaukkojen kautta leviävästä äänenvuodosta. Tästä syystä insinöörien on erotettava toisistaan kaksi melutyyppiä.
- Ilmassa kantautuva melu – kulkee suoraan aukkojen tai ohuiden esteiden läpi.
- Rakenneperäinen melu - välittyy fyysisen kosketuksen kautta lattioihin, seiniin tai laitteiden viereen.

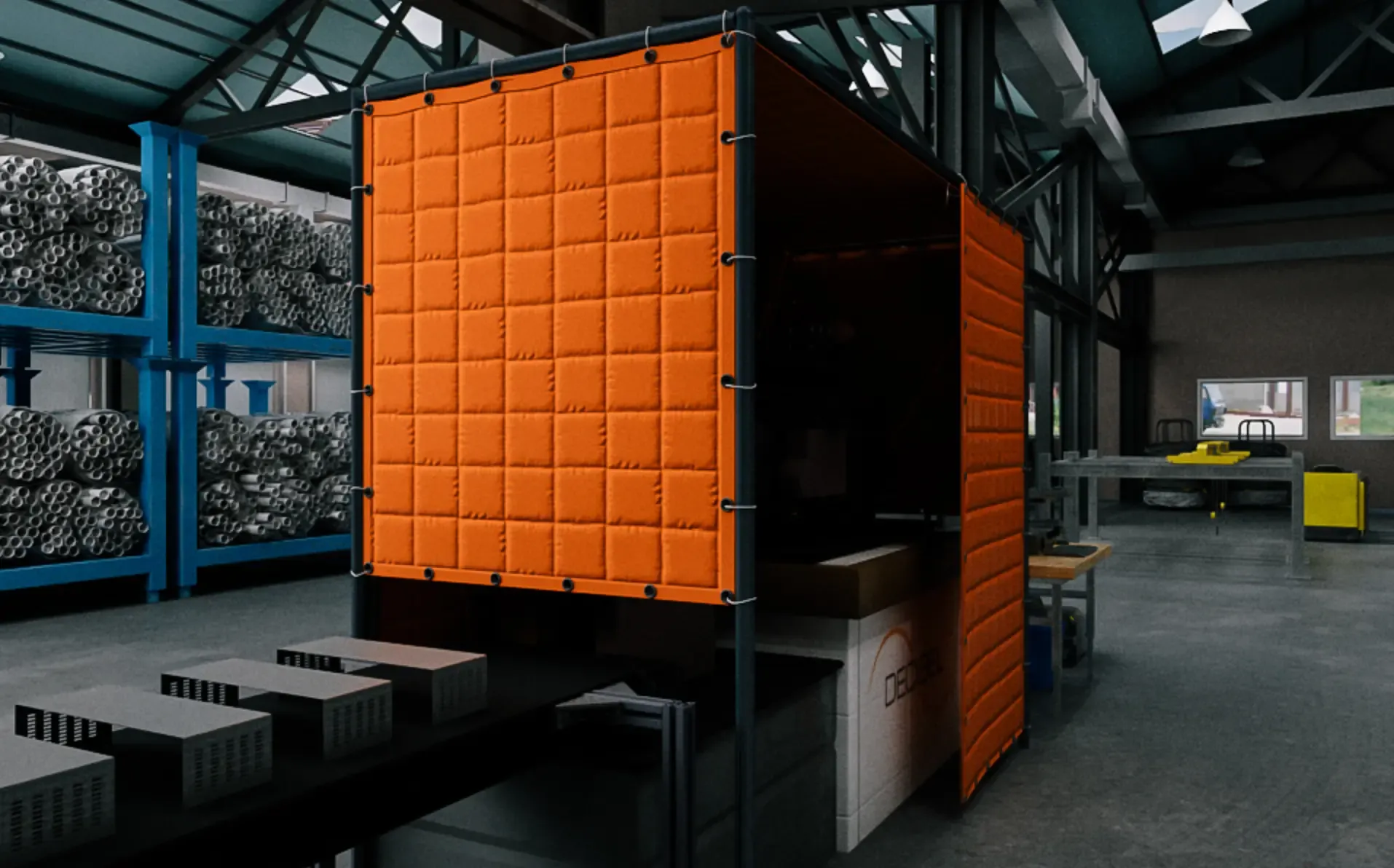

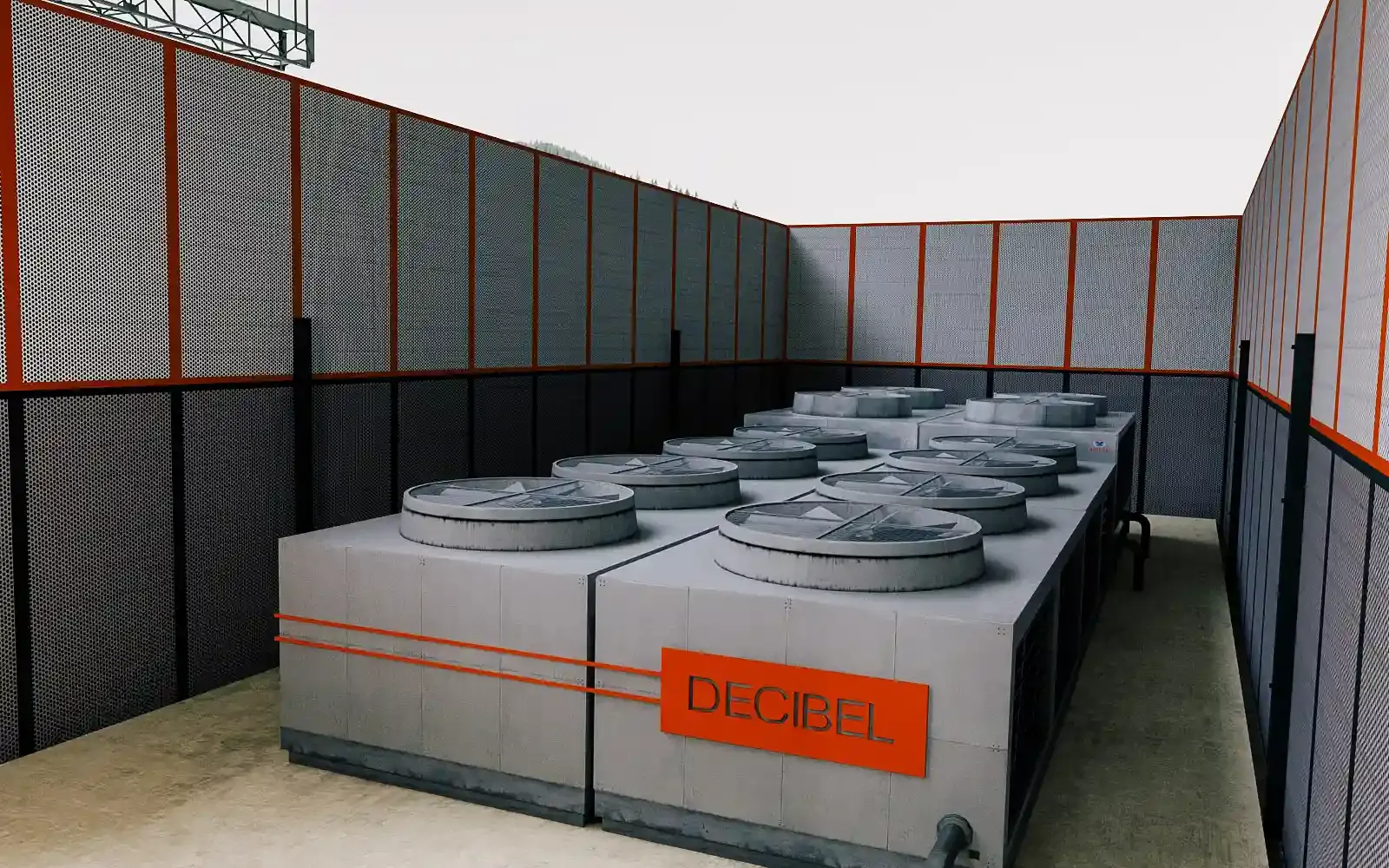

Tämä ero ohjaa kahta erilaista äänenvaimennusstrategiaa. Ilmassa kantautuvaa melua vähennetään tyypillisesti käyttämällä vaimentavia vuorauksia. Esimerkiksi DECIBELin rei'itetyt PZP™-paneelit tai DBB-äänieristysverhot . Toisaalta runkomelua on hallittava sen lähteellä eristävien kiinnikkeiden, irrotusliitosten ja tärinää vaimentavien kotelorakenteiden avulla. Tämän eron huomiotta jättäminen johtaa usein kalliisiin uudelleentöihin, sillä joskus visuaalisesti täydelliset kotelot voivat silti vuotaa ei-toivottua mekaanista energiaa.

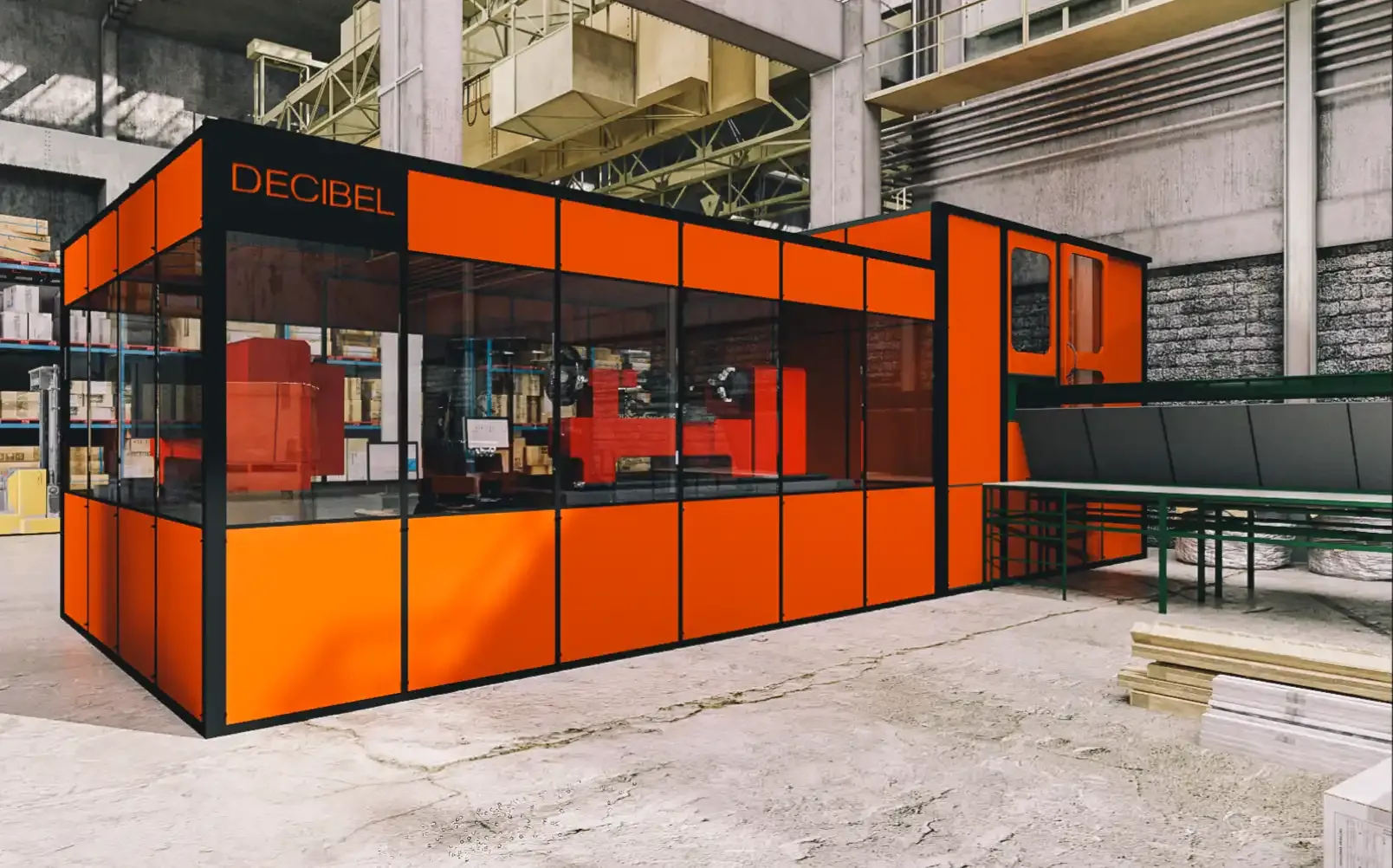

DECIBELillä kotelon rakentaminen alkaa kohdekohtaisella akustiikkadiagnostiikalla. Insinööritiimi mallintaa melun etenemistä kolmiulotteisesti, ottaa huomioon ympäröivien rakenteiden jälkikaiunta ja paikantaa kriittiset vuotoreitit, esimerkiksi tuuletusaukot tai yhteiset rakenteelliset tuet. Näin lopullinen ratkaisu voi kohdistua sekä suoriin päästöihin että heijastuneeseen tai kytkettyyn meluun varmistaen mitattavat dB-tasojen laskut ja työpaikan standardien noudattamisen.
Meluntorjunnassa on kyse oikeiden toimenpiteiden suunnittelusta järjestelmän oikeissa kohdissa sen perusteella, miten ja minne melu kulkeutuu.
Oikeiden materiaalien valinta äänen eristämiseen ja vaimentamiseen
Minkä tahansa teollisuuskäyttöön tarkoitetun äänieristetyn kotelon suorituskyky määräytyy sen suunnittelun ja rakenteen sekä käytettyjen materiaalien fysikaalisten ominaisuuksien perusteella. Tehokas melunvaimennus koostuu kahdesta päälähestymistavasta: äänenvaimennuksesta ja äänieristyksestä. Tehokkaimmat kotelot yhdistävät nämä kaksi käyttämällä koneen meluprofiiliin räätälöityä monikerroksista materiaalirakennetta.
Mineraalivilla, melamiinivaahto ja tiheä polyesteri ovat esimerkkejä huokoisista, kuituisista materiaaleista, joita käytetään äänen absorbointiin. Nämä materiaalit toimivat muuttamalla äänienergian lämmöksi sisäisen kitkan avulla, erityisesti keski- ja korkeilla taajuuksilla. Teollisuuden äänikoteloissa nämä absorboivat ytimet sijoitetaan tyypillisesti rei'itettyjen pintojen taakse, jotka päästävät ääniaallot läpi ja suojaavat materiaalia fyysisiltä vaurioilta. DECIBELin PZP™-rei'itetyt teräspaneelit on rakennettu erityisesti tällä tavalla. Niissä on galvanoitu teräsetuosa, jossa on tarkat rei'itykset, ja jota tukee sisäinen absorboiva kerros, joka vähentää ilmassa kantautuvan melun kertymistä kotelon sisään.
Toisaalta absorptio on huomattavasti tehottomampaa matalataajuisen melun kanssa. Alle 250 Hz:n äänellä, kuten valtavien moottoreiden tai generaattoreiden hurinalla, on pidemmät aallonpituudet ja enemmän energiaa, mikä tekee sen vaimentamisesta vaikeampaa, mutta siirtämisestä helppoa. Tässä äänieristys on ratkaisevan tärkeää. Tämä edellyttää kiinteiden, huokosettomien materiaalien, kuten teräslevyjen, lyijyn vaihtoehtojen, kuten massakuormitetun vinyylin, tai komposiittieristyslevyjen, käyttöä. Ajatus on yksinkertainen: akustiikan massalain mukaan jokainen pintamassan kaksinkertaistuminen johtaa noin 6 dB:n lisääänensiirtohäviöön. Käytännössä raskaammat seinät vähentävät melua.
Seinärakenteisiin sisällytetään usein vaimennuskäsittelyjä, jotta nämä tiheät paneelit eivät värähtelisi ja muuttuisi toissijaisiksi äänilähteiksi. Tähän voi kuulua rajoitettu kerrosvaimennus, jossa käytetään viskoelastisia materiaaleja jäykkien levyjen välissä värähtelyenergian absorboimiseksi. Sovelluksissa, joissa on raskaita pyöriviä laitteita, tällä elementillä voi olla merkittävä vaikutus kokonaismelutasoon.
Hyvin suunniteltu kotelo ei perustu yhteen materiaaliin. Sen sijaan siinä käytetään porrastettua lähestymistapaa, jossa massakerrokset toimivat äänieristyksenä, huokoiset ytimet absorptiota varten ja vaimennuskerrokset rakenteellisen resonanssin vähentämiseksi. Jokaisella materiaalilla on ainutlaatuinen rooli ilmassa ja rakenteessa kantautuvan melun vähentämisessä.
Tekniikkaa tosielämän olosuhteisiin
Akustisesti optimaalisimmatkaan materiaalit ja teoreettiset mallit ovat tehottomia, jos kotelo pettää todellisissa olosuhteissa. Teollisuuden äänieristys tarkoittaa koteloiden rakentamista siten, että ne kestävät ankaria olosuhteita, sietävät tärinää, mahdollistavat operatiivisen pääsyn ja tarjoavat jatkuvan melunvaimennuksen.
Rakenteellinen eheys
Teollisuuskoteloiden on oltava riittävän jäykkiä kestämään muodonmuutoksia, erityisesti silloin, kun ne altistetaan korkeapainetuulettimille, mekaanisille iskuille tai lämpölaajenemiselle. Joustaviin tai huonosti kiinnitettyihin koteloihin voi muodostua rakoja ja resonanssimoodeja, jotka heikentävät merkittävästi niiden tehokkuutta. DECIBEL rakentaa kaikki kotelot vahvistetuilla kehyksillä ja paksulla teräs- tai komposiittipinnoitteella taatakseen rakenteellisen vakauden ja akustisen suorituskyvyn ajan kuluessa.
Tärinän eristäminen
Runkoperäinen melu voi kulkeutua suoraan koneiden ja koteloiden välisten fyysisten liitosten kautta. Tämä voi ohittaa jopa edistyneimmät äänieristystekniikat. Tämän varmistamiseksi tärkeät kosketuspisteet, kuten lattiakiinnikkeet, putkien läpiviennit ja yleiset rakenneosat, on erotettava tärinänvaimennuskiinnikkeillä, kestävillä tiivisteillä tai kelluvilla lattiajärjestelmillä. Ilman näitä yksityiskohtia koteloista voi tulla koneen jatkeita, jotka tuottavat melua sen sijaan, että ne vaimentaisivat sitä.
Ilmanvaihto ja pääsy
Monet kotelot epäonnistuvat ilmanvaihdon ja pääsyn osalta. Koneet tarvitsevat ilmavirtausta ylikuumenemisen välttämiseksi, ja huoltotyöntekijöiden on päästävä helposti huoltoon. Jokainen ilmanottoaukko, huoltoluukku tai irrotettava paneeli tuo kuitenkin mukanaan mahdollisen akustisen heikon kohdan. Ratkaisuna on asentaa akustisesti käsitellyt ilmanvaihtojärjestelmät, joissa käytetään usein sisäseinäisiä kanavia, joissa on erilaisia mutkia tai äänenvaimentimia melun vähentämiseksi ilman virtausta vähentämättä. Ovien ja paneelien on oltava lukittavia, jotta tiivistys säilyy käytön aikana. Saranat, salvat ja saumat on suunniteltava kätevyyden ja kotelon akustisen eheyden säilyttämiseksi.
DECIBEL-kotelot on suunniteltu kaikki nämä tosiasiat huomioon ottaen. Ovet on vahvistettu ja tiivistetty, ilmanvaihto on integroitu viritettyihin äänenvaimentimiin ja paneelit ovat modulaarisia, joten ne on helppo irrottaa suorituskyvyn säilyttäen. Ulkoasennuksissa käytetään säänkestävää pinnoitetta ja lämmöneristystä vaarantamatta luvattua melunvaimennusta.
Vaatimustenmukaisuuden ja pitkän aikavälin suorituskyvyn varmistaminen
Äänieristetyt kotelot ovat tehokkaita vain, jos ne täyttävät turvallisuusstandardit ja melurajat ajan mittaan. Teollisuusympäristöissä, joissa liiallinen melu voi johtaa kuulovaurioihin ja oikeudellisiin seuraamuksiin, lyhytaikainen korjaus tai osittainen ratkaisu ei yksinkertaisesti riitä.
Useimmat teollisuusmääräykset, kuten EU:n ja Yhdysvaltojen määräykset, ovat asettaneet tiukat rajat sille, kuinka paljon melua työntekijät voivat altistua. Tyypillisesti melutaso on enintään 85 dB(A) kahdeksan tunnin työvuoron aikana. Mutta se ei lopu tähän. Nämä standardit edellyttävät myös yrityksiltä toimia ennen kuin tämä raja saavutetaan ja heti, kun ympäristön melutasot alkavat lähestyä sitä. Tämä tarkoittaa, että äänieristysratkaisusi on toimittava edelleen, vaikka laitteet vanhenevat, koneita siirretään tai vaikka uusia melulähteitä lisätään.
Siksi on niin tärkeää ajatella pitkällä aikavälillä näitä päätöksiä tehtäessä. Imukykyiset materiaalit voivat painua tai kulua loppuun. Oven tiivisteet ja huoltoluukut voivat löystyä ajan myötä, jolloin ääni pääsee vuotamaan raoista. Jos koteloa ei ole rakennettu kestävistä materiaaleista ja suunnitelluista yksityiskohdista, suorituskyky heikkenee ja sen myötä myös vaatimustenmukaisuus ja työpaikan turvallisuus heikkenevät.
Vaatimustenmukaisuuden varmistamiseksi laitosten on suoritettava melumittauksia ennen ja jälkeen melun, mieluiten taajuusanalyysin kera. Joissakin yrityksissä säännöllinen arviointi on lain edellyttämä, ja tallennetut suorituskykytiedot auttavat auditoinneissa ja riskinarvioinneissa.

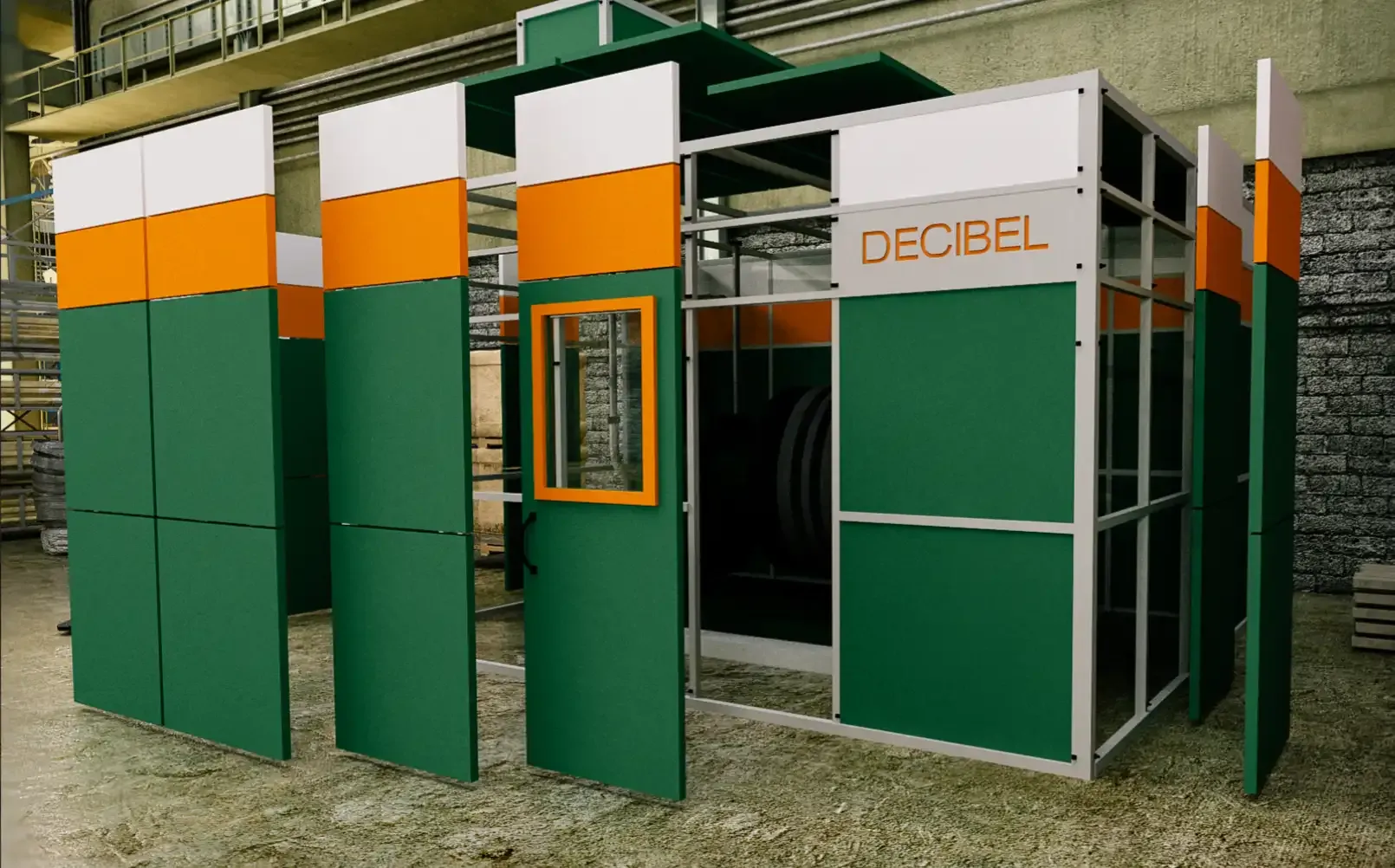

Kun tehtaiden pohjaratkaisut muuttuvat tai uusia koneita lisätään ajan myötä, myös koteloiden on kehityttävä samaan aikaan. Siksi DECIBEL luo modulaarisia järjestelmiä, joita voidaan muuttaa tai laajentaa purkamatta kaikkea, mikä on varsin kätevää. Tämä alentaa pitkän aikavälin kustannuksia ja auttaa samalla melunhallinnassa myös odottamattomissa tilanteissa.
Tehokkaan äänieristyksen suunnittelu vaatii enemmän kuin seinien eristämistä. Se vaatii syvällistä ymmärrystä siitä, miten melu kulkeutuu, mitkä materiaalit todellisuudessa toimivat ja miten rakennetaan järjestelmiä, jotka toimivat luotettavasti teollisuusolosuhteissa. Työntekijöiden suojaamisesta ja lakisääteisten standardien täyttämisestä lattian tuottavuuden parantamiseen, asianmukainen äänieristys on olennaista suunnittelua.
Tehtaan ulkopuolella älykäs meluntorjunta suojaa myös ympäröiviä yhteisöjä ja vahvistaa yrityksen mainetta vastuullisesta toiminnasta. Oikein tehtynä hyvin rakennettu kotelo vähentää desibelejä, riskejä, seisokkiaikoja ja yrityksesi pitkän aikavälin kustannuksia.
Jos suunnittelet uutta asennusta tai sinun on päivitettävä nykyistä meluntorjuntajärjestelmääsi, DECIBEL-tiimimme on täällä auttaakseen.
Tutustu räätälöityihin äänieristysratkaisuihin, jotka on suunniteltu vastaamaan juuri sinun teollisuuden tarpeitasi.
