Kuinka suunnitella laboratorioita äänieristystä, tärinäneristystä ja melunvaimennusta varten

Tarkkuus on kriittistä laboratorioissa ja testauslaitoksissa. Herkkien instrumenttien kanssa työskennellessä, riskialttiita tutkimuksia tehdessään tai laitteita kalibroidessaan ammattilaiset ovat tietoisia siitä, että pienetkin määrät ei-toivottua kohinaa voivat vaikuttaa tuloksiin, häiritä prosesseja ja vaarantaa tietojen eheyden. Tästä huolimatta monet laitokset eivät tunnista äänieristyksen merkitystä laboratorioympäristöissä.

Tehokas melunvaimennus on keskeinen osa tehokasta laboratoriosuunnittelua. Se varmistaa mittausten tarkkuuden, suojaa herkkiä instrumentteja tärinähäiriöiltä, parantaa keskittymistä ja helpottaa selkeää kommunikaatiota henkilökunnan jäsenten välillä. Testaus- ja tutkimusympäristöjen monimutkaistuessa ja laitteiden herkkyyden kasvaessa tarkan akustiikan hallinnan vaatimus on vain kasvanut viime vuosina.

Äänieristysratkaisujen on oltava räätälöityjä, pitkäikäisiä ja niiden on perustuttava syvälliseen ymmärrykseen siitä, miten melu kulkeutuu ja vaikuttaa rakennusrakenteisiin. Tämä koskee useita eri toimialoja , kuten lääketieteellisiä tutkimuslaboratorioita, elektroniikkalaitoksia sekä auto- ja ilmailuteollisuuden testauskeskuksia.



Miksi äänieristys on kriittistä laboratorio- ja testausympäristöissä



Tarkkuutta vaaditaan kaikissa laboratorioissa ja testauslaitoksissa. Tarkkuus riippuu kuitenkin monista tekijöistä, kuten laitteiden kalibroinnista tai puhdastilan määräyksistä sekä akustiikan hallinnasta. Hallitsematon melu, jopa alhaisella tasolla, voi häiritä prosesseja, vahingoittaa lukemia ja aiheuttaa tarpeetonta vaaraa paikoissa, joissa luotettavuus on erittäin tärkeää.

Vaikutus instrumentteihin ja testitarkkuuteen

• Ilmassa tai rungossa tapahtuvat tärinät voivat vahingoittaa herkkiä laboratoriolaitteita, kuten oskilloskooppeja, mikroskooppeja, spektrometrejä ja kalibrointilaitteita.
• Matalataajuinen kohina ja tärinä elektroniikka- ja tekniikan laboratorioissa voivat vääristää signaalilukemia ja häiritä mekaanisia toleransseja.
• Lääke- tai biokemian laboratorioiden mikrovaa'at ja analyyttiset työkalut voivat havaita ulkopuolisista häiriöistä tai tärinästä johtuvia häiriöitä, mikä aiheuttaa testitulosten eroja mitattavissa olevissa rajoissa.

Ympäristöstä tulevalla melulla on välittömiä seurauksia tiloissa, joissa tehdään akustisia, tärinä- tai ympäristötestejä. Jos testausympäristöä ei ole eristetty kunnolla ulkoisista melulähteistä, kuten LVI-järjestelmistä, mekaanisista laitteista tai ympäröivistä työpaikoista, mittaukset voivat muuttua.

Tämä on kriittistä laboratorioille, jotka hakevat ISO/IEC 17025 -akkreditointia, jossa todetaan, että ympäristöolosuhteet, kuten melu ja tärinä, eivät vaikuta tulosten pätevyyteen tai toistettavuuteen. Näiden muuttujien hallitsematta jättäminen voi heikentää tulosten uskottavuutta ja laboratorion kykyä täyttää kansainväliset vaatimukset.



Vaikutus henkilöstön suoriutumiseen

Melu vaikuttaa ihmisiin. The Journal of Environmental Psychology -lehdessä julkaistun tutkimuksen mukaan altistuminen taustamelulle heikentää keskittymiskykyä, lisää kognitiivista kuormitusta ja heikentää tarkkuutta huomiota vaativissa tehtävissä. Laboratorioissa, joissa päivittäin vaaditaan laajaa analyysia ja tiukkaa menettelyjen valvontaa, tämä johtaa korkeampaan virheprosenttiin, hitaampaan tuottavuuteen ja useammin työntekijöiden henkiseen uupumukseen.

Selkeä suullinen kommunikaatio on myös erittäin tärkeää jaetuissa laboratorioympäristöissä, erityisesti yhteistyöhön perustuvia tutkimuksia tai turvallisuuden kannalta kriittisiä prosesseja suoritettaessa. Laitteiden jälkikaiunta tai taustamelu voivat vaikeuttaa koordinointia ja lisätä kommunikaatio-ongelmia, mikä on merkittävä vaara kriittisissä tilanteissa.



Melulähteiden tunnistaminen ja eristäminen



Ensinnäkin tehokas ja tuloksellinen laboratorioiden äänieristys alkaa selkeästä ymmärryksestä siitä, mistä melu tulee ja miten se liikkuu tilassa. Ilman näitä tarkastusvaiheita jopa korkealaatuiset materiaalit ja huolellinen rakentaminen voivat jäädä vajaaksi. Useimmissa laboratorio-olosuhteissa melu kulkee kahta pääreittiä pitkin: ilmassa ja rungon kautta.

Ilmassa kantautuva melu vs. runkomelu



• Ilmassa kantautuva melu on ääntä, joka kulkee ilmassa. Siihen sisältyy puhetta, ilmanvaihdon hurinaa, ulkoliikennettä tai lähellä olevissa huoneissa sijaitsevista laitteista tulevaa melua. Se voi päästä sisään seinien, ovien, ikkunoiden ja LVI-kanavien läpi.

• Rakenneperäinen melu kulkeutuu kiinteiden materiaalien, kuten lattioiden, kattojen, seinien ja tukirunkojen, läpi. Raskaiden koneiden, pumppujen tai joskus yläpuolisilla käytävillä olevien askelten tärinä voi levitä rakennuksen rakenteissa ja säteillä takaisin äänenä laboratorion sisällä.



Molemmilla tyypeillä on omat ongelmansa, mutta niiden hallitsemiseksi tarvitaan erilaisia strategioita. Ilmassa kantautuvaa melua käsitellään yleensä massa- ja ilmatiiviysmenetelmillä (äänieristys), kun taas runkoääni vaatii eristys- ja erottelutekniikoita.

Mitkä ovat yleisiä melulähteitä laboratorioissa

• Ilmastointijärjestelmät - Yksi yleisimmistä ja aliarvioiduimmista melulähteistä. Tuulettimet, kanavat ja tuuletusaukot tuottavat sekä matalataajuista jyrinää että korkeataajuista suhinaa, usein ajoittaisilla vaihteluilla, jotka häiritsevät vakaita mittauksia.


• Mekaaniset laitteet - Sentrifugit, pumput, kompressorit tai jäähdytysjärjestelmät tuottavat sekä ilmassa että rakenteessa olevia tärinöitä.


• Ulkoiset häiriöt - Kaupunkiliikenne, naapuritilat, hissit, askelten melu tai jopa keskustelut testihuoneen ulkopuolella voivat vuotaa sisään, jos seinät tai ovet ovat alikäsiteltyjä.

On tärkeää tunnistaa, onko ongelma ilmateitse, rakenteesta vai molemmista, jotta voidaan valita oikea hoitomenetelmä.



Mittaustyökalut ja diagnostiikka

Ennen minkään hoidon aloittamista laboratorioympäristö tulee analysoida ammattimaisen diagnostiikan avulla. Yleisiä työkaluja ovat:

• Äänitasomittarit mittaavat dB(A)-arvoja koko tilassa yleisen äänenvoimakkuuden määrittämiseksi.


• Tärinäanturit havaitsevat mekaanista resonanssia ja rakenteesta johtuvaa energiaa.


• Reaaliaikaiset spektrianalysaattorit tarjoavat visuaalista palautetta akustisten signaalien muutoksista ajan kuluessa.



Nämä tiedot voivat paljastaa malleja ja paikantaa kohdat, joissa kotelo, seinä tai lattia toimii heikosti. Tämän vaiheen tukemiseksi DECIBEL tarjoaa paikan päällä tehtäviämelumittauksia ja akustisia simulaatioita , jotka tarjoavat yksityiskohtaisia akustisia profiileja suunnittelun tueksi.



Tehokkaan laboratorioäänieristyksen materiaalit ja rakenne



Jotta voidaan luoda tila, joka estää ulkoisen melun ja hallitsee sisäistä akustiikkaa, on tärkeää erottaa äänieristys ja äänenvaimennus. Tässä kerrotaan, miten ne toimivat ja miksi molemmat ovat tärkeitä tarkkuuslaboratorioympäristössä.

Mitä eroa on äänieristyksellä ja äänenvaimennuksella?

Äänieristys ja äänenvaimennus sekoitetaan usein keskenään, mutta niillä on eri tarkoitukset ja molemmat ovat välttämättömiä laboratorioympäristöissä.

• Äänieristys estää äänen pääsyn tilaan tai sieltä poistumisen. Siinä käytetään tiheitä, suljettuja materiaaleja estämään ilmassa kantautuvan melun kulkeutuminen seinien, lattioiden, kattojen ja ovien läpi.


• Äänenvaimennus vähentää kaikua ja jälkikaiuntaa huoneessa. Ääntä vaimentavat materiaalit eivät estä ääntä, mutta auttavat hallitsemaan sen käyttäytymistä sen ollessa jo tilassa.

Laboratoriosuunnittelussa äänieristystä käytetään fyysisen eristämisen luomiseen ympäröivästä ulkoisesta melusta. Tämä on välttämätöntä herkkien laitteiden suojaamiseksi ja testiolosuhteiden ylläpitämiseksi tarkkojen tulosten saavuttamiseksi. Toisaalta äänenvaimennusta käytetään huoneen sisällä luomaan hallittu akustinen ympäristö, joka tukee keskittymistä, selkeää kommunikaatiota ja luotettavia kuulomittauksia.

Usein tehty virhe on pehmeiden, vaimentavien materiaalien, kuten vaahtomuovin tai kangaspaneelien, käyttö tiloissa, joissa tarvitaan todellista ääneneristystä. Nämä paneelit vähentävät kaikua, mutta ne eivät juurikaan estä ulkoisen melun pääsyä sisään. Tarkkuutta vaativissa laboratorioissa molempia tekniikoita on sovellettava strategisesti hyvien tulosten saavuttamiseksi.

Seinä-, lattia- ja kattorakenteiden käsittely

Laboratorion tehokkaan äänieristyksen varmistamiseksi rakennusosat on suunniteltava estämään, vaimentamaan ja eristämään ääntä kaikissa rakenneosissa.

Seinät tulisi rakentaa massiivisista materiaaleista, kuten betonista, kipsilevyistä ja niiden massakuormitetuista vinyylikerroksista tai ilmaraoilla varustetuista kaksoisrankarakenteista. Nämä materiaalit vähentävät aktiivisesti ilmassa tapahtuvaa siirtymistä ja auttavat hallitsemaan matalataajuisia värähtelyjä.

Lattioissa voidaan hyötyä kelluvista lattiajärjestelmistä, joissa käytetään kumieristeitä tai joustavia kiinnikkeitä betonilaattojen alla. Tämä eristää lattian rakenteellisesta tärinästä ja on erityisen tärkeää elektroniikka- tai mikrovaakalaboratorioympäristöissä.

Katot läpäisevät usein sekä ilmassa että iskuissa kantautuvaa melua, joten tämän estämiseksi ripustetut akustiset kattolevyt voivat absorboida heijastuksia, ja takakuormitetut kattorakenteet voivat estää äänen siirtymisen ylähuoneista tai kanavista.

Useimmissa tapauksissa kerrosrakenne toimii tehokkaimmin. Tiivis ulkokuori estää melun ja rako tai ilmaontelo vähentää läpäisyä. Sisäpinnoilla olevat absorboivat materiaalit vaimentavat heijastuksia. Jos rakenteesta johtuva tärinä on huolenaihe, saatetaan tarvita lisäeristyskiinnikkeitä tai jousijärjestelmiä.

Nämä rakenteet tulisi suunnitella suunnitteluprosessin alkuvaiheessa. Muutokset rakentamisen jälkeen ovat mahdollisia, mutta usein monimutkaisempia ja tehottomampia.

Ovien, ikkunoiden ja LVI-läpivientien käsittely

Olipa laboratorio kuinka hyvin rakennettu tahansa, ääntä voi silti vuotaa pienistä raoista. Lisäksi yleisimmät heikot kohdat ovat ovet, ikkunat ja ilmanvaihtojärjestelmät.

Ovien tulee olla umpiytimisiä tai tarkoitukseen rakennettuja akustisia ovia. Kaikissa laboratorio-ovissa on oltava koko ympärysmitan kattavat tiivisteet ja alaslaskettavat akustiset kynnykset, jotta ääni ei kantaudu reunoille. Onteloytimiset tai tavalliset toimisto-ovet nimittäin mahdollistaisivat merkittävän meluvuototilan huoneen sisälle.

Ikkunoiden tulisi olla laminoituja tai äänieristettyjä. Ilmaraolla varustettu kaksoislasitus toimii hyvin yhdessä tiiviiden kehysten kanssa.

Ilmanvaihtojärjestelmät ovat merkittäviä melun kantautumisreittejä. Jokaisessa laboratoriotilaan tulevassa ilmakanavassa tulisi olla akustiset äänenvaimentimet tai sisävuoraus melun siirtymisen estämiseksi. Pitkiä, suoria kanavia tulisi välttää, koska ne mahdollistavat äänen kulkeutumisen suoraan.

ASHRAE:n laboratoriosuunnittelustandardien mukaan LVI-järjestelmien mekaaninen melu tulisi pitää tarkkuustestaustiloissa alle NC-30:n (melukriteeritaso).

Räätälöidyt äänieristysmenetelmät laboratoriotyypeille

Kaikissa laboratorioissa ei ole samoja akustisia haasteita. Äänieristysratkaisun on sovittava tilan toimintoon, laitteisiin ja ympäristövaatimuksiin.

Nämä ovat kolme yleistä laboratoriokategoriaa, joissa erikoistuneet strategiat ovat välttämättömiä:

Tieteelliset ja farmaseuttiset laboratoriot

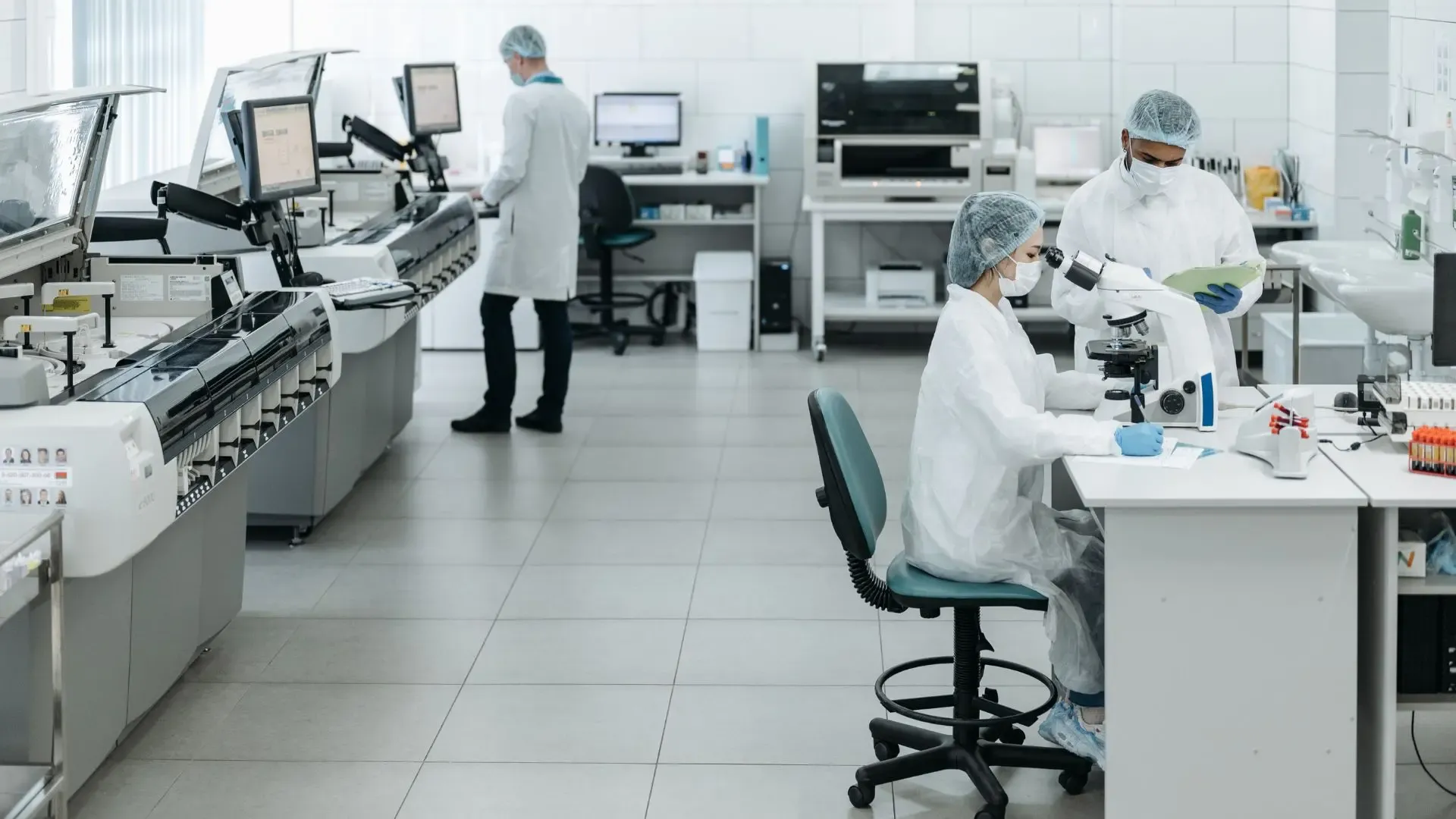

Lääketieteellisissä, biolääketieteellisissä ja kemian laboratorioissa jopa pehmeät värähtelyt voivat vaikuttaa tarkkuusinstrumentteihin, kuten sentrifugeihin, mikrovaakoihin tai spektrometreihin. Nämä laboratoriot toimivat usein steriileissä ympäristöissä, joissa tavalliset akustiset materiaalit eivät välttämättä täytä hygienia- tai kemikaalienkestävyysvaatimuksia.

Tässä keskitytään tärinänvaimennukseen. Laitteet tulisi sijoittaa tärinänvaimennuspöydille tai eristetyille alustoille, erityisesti työskenneltäessä mikro- tai nanotasolla. Viereisten koneiden rakenteelliset voimansiirrot on erotettava kelluvilla lattioilla tai elastomeerisilla kiinnikkeillä.

Seinien ja kattojen on oltava sekä ääntä vaimentavia että puhdastilayhteensopivia. Heijastusten hallitsemiseksi ympäristöä saastuttamatta käytetään materiaaleja, kuten kemikaaleja kestäviä akustiikkalevyjä, kuten metallisia rei'itettyjä PZP-levyjä , sileäpintaisia komposiitteja ja kuituttomia absorboivia materiaaleja.

Yhdysvaltain farmakopean ja ISO 14644 -standardin ohjeiden mukaan laboratorioympäristöjen on valvottava tarkasti sekä fyysisiä että akustisia häiriöitä analyyttisten testien tietojen eheyden varmistamiseksi.



Elektroniikan ja tekniikan testiympäristöt

Antureiden, piirien ja mittauslaitteiden kanssa työskentelevät laboratoriot ovat erityisen alttiita sekä akustisille että sähkömagneettisille häiriöille. Jopa alhaiset ympäristön melutasot voivat vaikuttaa testisignaaleihin tai aiheuttaa virheitä kalibrointirutiineissa.

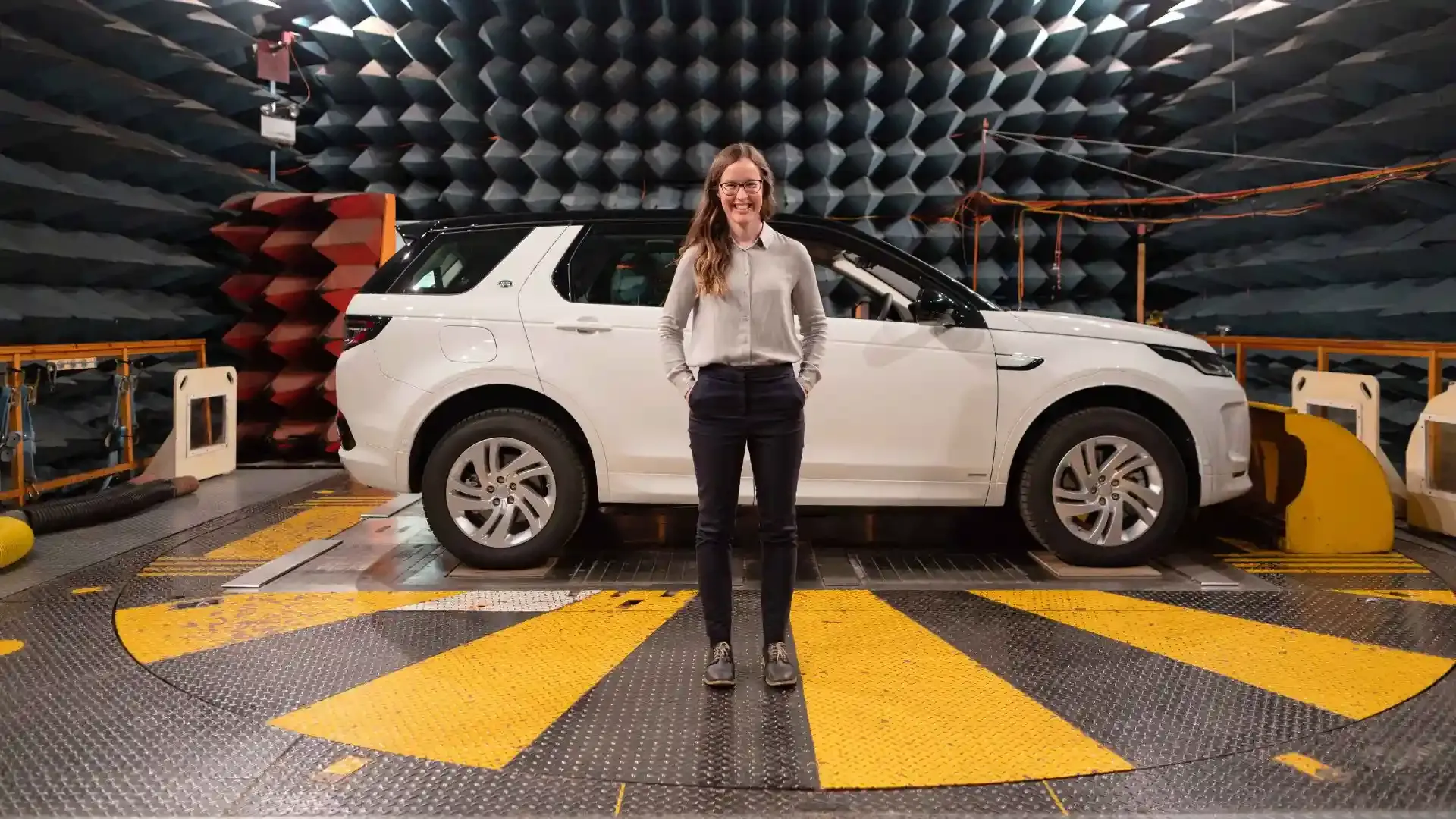

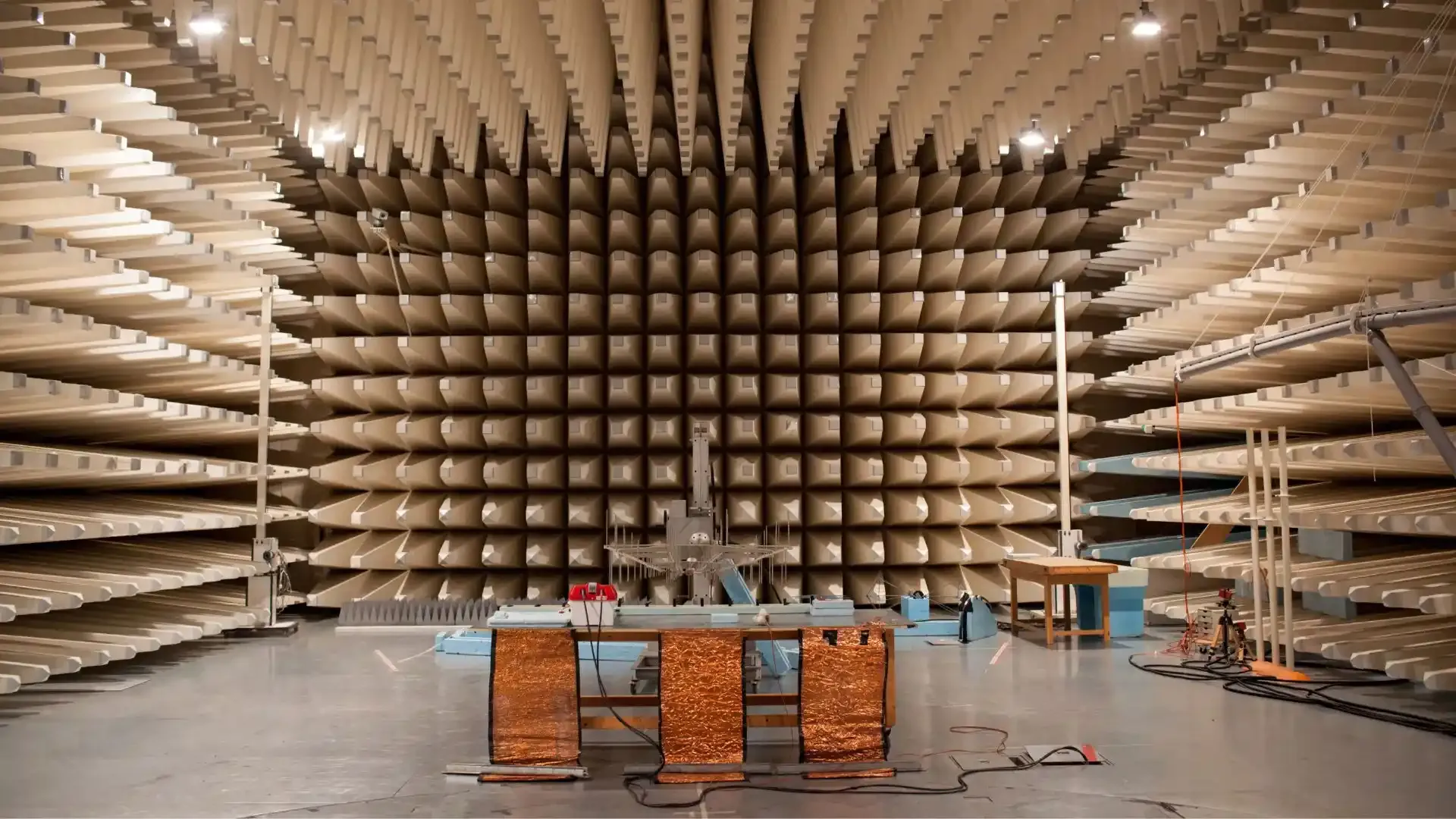

Näissä ympäristöissä tarvitaan usein kaiuttomia tai puolikaiuttomia kammioita. Nämä huoneet poistavat äänen heijastukset ja simuloivat vapaan kentän olosuhteita. Ne sopivat ihanteellisesti äänilaitteiden testaukseen tai sähkömagneettisen yhteensopivuuden (EMC) arviointeihin. Ääntä imeviä kiilapaneeleita , heijastamatonta lattiaa ja tärinänvaimennusta käytetään yhdessä kontrolloitujen testialueiden luomiseksi.

Tapauksissa, joissa on käsiteltävä sekä kohinaa että sähkömagneettisia häiriöitä, suojauksesta tulee toinen vaatimus. Akustiset käsittelyt on yhdistettävä EMC-suojausmateriaaleihin, kuten radiotaajuushäiriöitä estäviin seinäpaneeleihin ja johtaviin koteloihin.

Auto- ja ilmailualan testauslaitokset

Näissä laitoksissa käsitellään tyypillisesti suuria koneita, törmäyssimulaatioita tai mekaanisia rasituskokeita. Haasteena on hallita massiivisia energiamääriä, sekä ilmassa että rakenteessa.

Huoneissa on oltava raskaaseen käyttöön tarkoitetut ääniesteet, jotka pystyvät estämään äänen matalin taajuuksin, kun moottori- tai turbiinitestit tuottavat huippuenergiaa. Tämä edellyttää betonisia koteloita, paksuja komposiittiseinärakenteita ja tärinäeristettyjä perustuksia.

Sisällä jälkikaiuntaa tulisi hallita vaarantamatta ilmavirtausta tai työntekijöiden kulkua. Strategisiin kohtiin asennetaan ääntä vaimentavia vaimennuslevyjä ja ripustettuja paneeleita heijastusten vähentämiseksi estämättä toimintaa. Katoissa tarvitaan usein teräksestä ripustettuja pilvipaneeleita, kun taas seinissä voidaan käyttää iskunkestävää akustiikkalevyä.

Rakenteellinen erottelu on myös ratkaisevan tärkeää. Testialustat ja laitetelineet sijoitetaan usein kelluville laatoille, jotta melu ei siirtyisi lähialueille tai laitoksen perustusten läpi.

Ilmailulaboratorioissa, erityisesti turbiini- tai tuulitunnelitestauksissa, näitä periaatteita skaalataan vastaamaan yli 110 dB:n äänitasojen vaatimuksiin. Mittauksissa ja äänieristyksen suunnittelussa viitataan usein standardiin, kuten ISO 3744 .



Vaatimustenmukaisuuden varmistaminen



Jotta laboratorioiden toiminta olisi luotettavaa ja ne täyttäisivät lakisääteiset vaatimukset, akustisen suunnittelun on noudatettava kansainvälisiä ja kansallisia standardeja. Näitä ovat:

OSHA 29 CFR 1910.95 - Määrittelee työpaikan melualtistuksen raja-arvot Yhdysvalloissa, mukaan lukien sallitut altistustasot ja vaaditut suojatoimenpiteet.

Yhdistyneen kuningaskunnan rakennusmääräykset, hyväksytty asiakirja E - Käsittelee yksityiskohtaisesti rakennusten äänieristystä ja meluntorjuntaa, sovellettavissa kaupallisiin tai sekakäyttöisiin tiloihin integroituihin laboratorioihin.

Todentaminen tulisi tehdä akustisen mallinnuksen avulla suunnittelun aikana ja sen jälkeen paikan päällä tehtävillä testeillä asennuksen jälkeen. Tärkeimpiä parametreja ovat taustamelun tasot, taajuusvaste ja jälkikaiunta-aika. Näiden tulosten asianmukainen dokumentointi tukee laboratorioakkreditointia, sisäisiä auditointeja ja viranomaistarkastuksia.





Ilmassa tai rungossa kantautuva melu voi vääristää tietoja, häiritä herkkiä laitteita ja heikentää testitulosten luotettavuutta. Se voi myös heikentää keskittymistä ja kommunikaatiota, mikä lisää inhimillisten virheiden todennäköisyyttä. Kuten aiemmin mainittiin, laboratorioiden tarkkuuteen vaikuttavat sekä laitteiden laatu että ympäristön laatu.

Tehokas laboratorioiden äänieristys vaatii erikoisstrategian, johon kuuluu melulähteiden havaitseminen, sopivien materiaalien valinta, korkean suorituskyvyn omaavien rakenteiden rakentaminen ja vuotokohtien tiivistäminen. Akustiikan hallinta on ratkaisevan tärkeää laboratorioissa, joissa käsitellään herkkiä mittauksia, kuten elektroniikkaa ja lääkkeitä.

Ota yhteyttä DECIBELiin ja tutustu räätälöityihin äänieristysratkaisuihin, jotka on rakennettu tarkkuutta, mukautuvuutta ja vaatimustenmukaisuutta silmällä pitäen.
