Akustinen kotelo kattojäähdyttimille Fabrik1230:lla

Projektin yleiskatsaus

Nykyaikaisilla katoilla on usein kaupungin syke, mekaaniset jäähdyttimet, lauhduttimet ja ilmanvaihtojärjestelmät, jotka varmistavat mukavuuden alla olevissa rakennuksissa.

Wienin 23. kaupunginosassa sijaitsevassa Fabrik1230:ssa tämä mekaaninen sydämenlyönti uhkasi häiritä lähellä olevia toimistoja ja asuntoja. Haasteena oli säilyttää projektin arkkitehtoninen eheys ja energiatehokkuus vaarantamatta akustista mukavuutta.

DECIBELin suunnittelutiimi astui esiin ja muutti äänekkään välttämättömyyden hiljaiseksi saavutukseksi horisontin yläpuolella.

Haaste

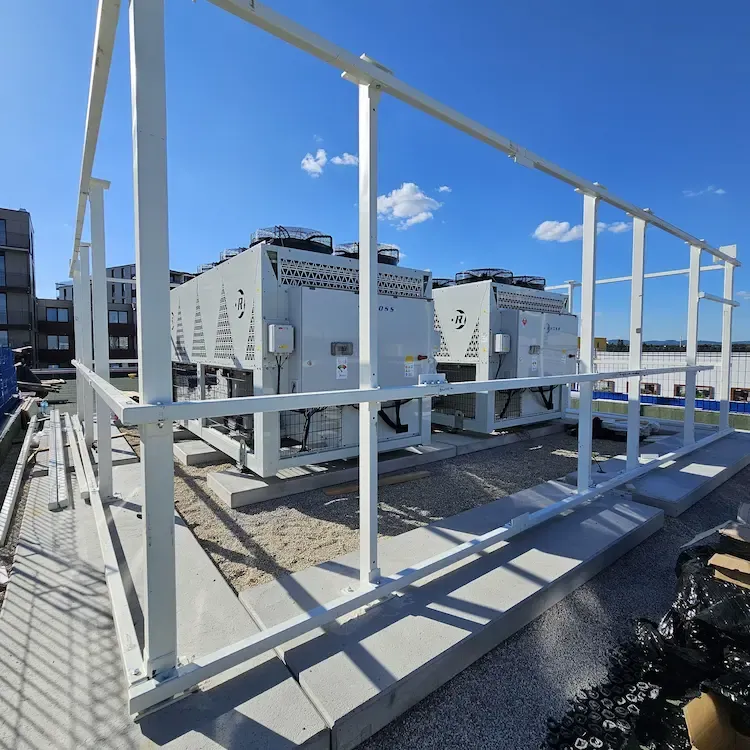

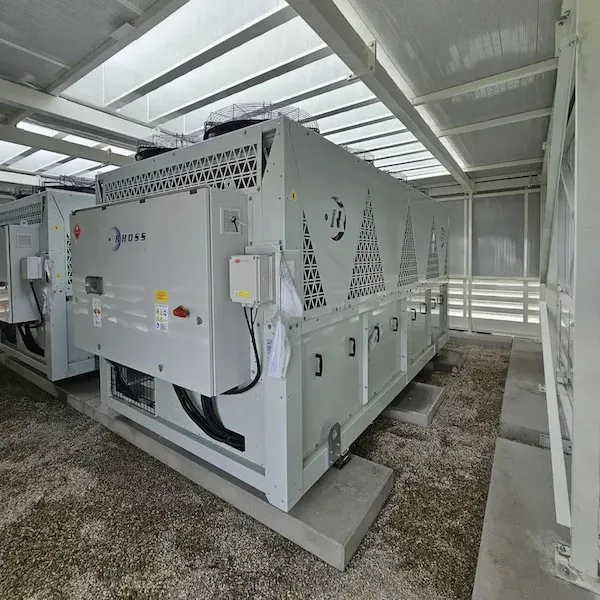

Kahden suuren THEATU 4450 -ilmajäähdytteisen jäähdytyslaitteen asentaminen katolle aiheutti merkittävää mekaanista kohinaa , erityisesti matalataajuista resonanssia ja äänipiikkejä.

Alkuperäiset suunnitelmat kolmiseinäisestä kotelosta jättivät järjestelmän alttiiksi äänivuodoille ja riittämättömälle melunvaimennukselle.

Projekti vaati täydellistä uudelleenarviointia, jotta mitattava hiljaisuus saavutettaisiin samalla kun ilmankierto, esteettömyys ja rakenteellinen vakaus säilyisivät.

Työn laajuus

• Akustinen simulointi ja suorituskyvyn mallinnus
• Alkuperäisen kotelokonseptin uudelleensuunnittelu
• Täysin suljetun akustiikkarakenteen valmistus ja asennus
• Ilmanvaihdon vaimentimien ja akustisten säleikköjen integrointi
• Paikan päällä suoritettava suorituskykytestaus ja -varmennus

Ratkaisu

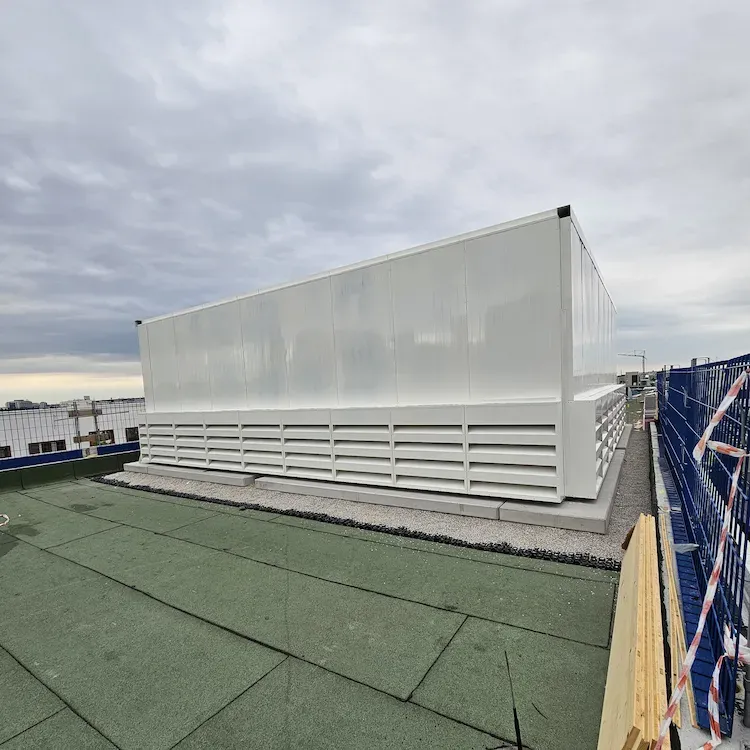

DECIBEL kehitti täysin suljetun akustisen järjestelmän, joka on suunniteltu eristämään ja hajottamaan äänienergiaa säilyttäen samalla jäähdytystehokkuuden .

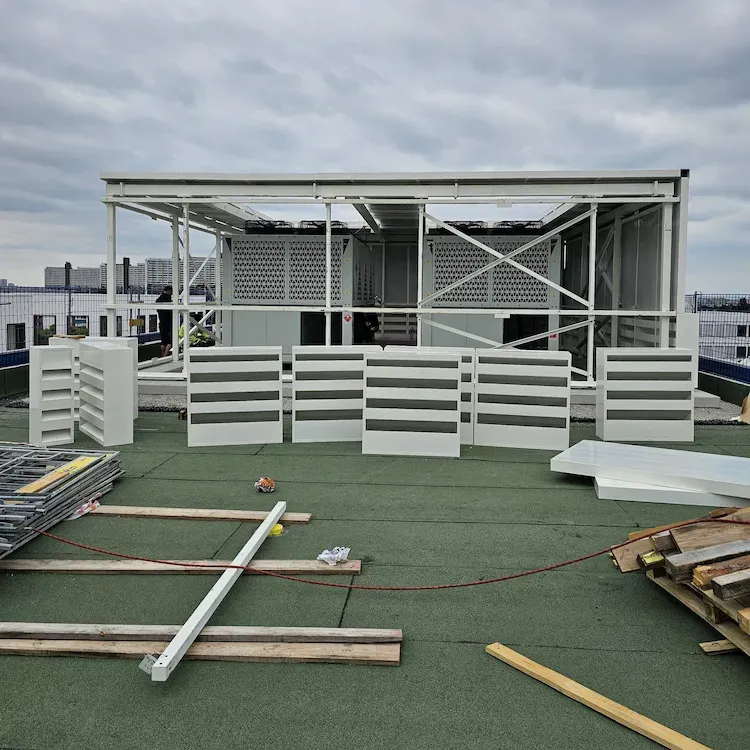

Suunnittelussa käytettiin 100 mm:n tiheällä mineraalivillaytimellä varustettuja PZP-akustiikkalevyjä, 600 mm:n poistoilmanvaimentimia jakoelementeillä sekä DECIBEL AL 300 -akustiikkasäleikköjä imu- ja poistoilmakohdissa.

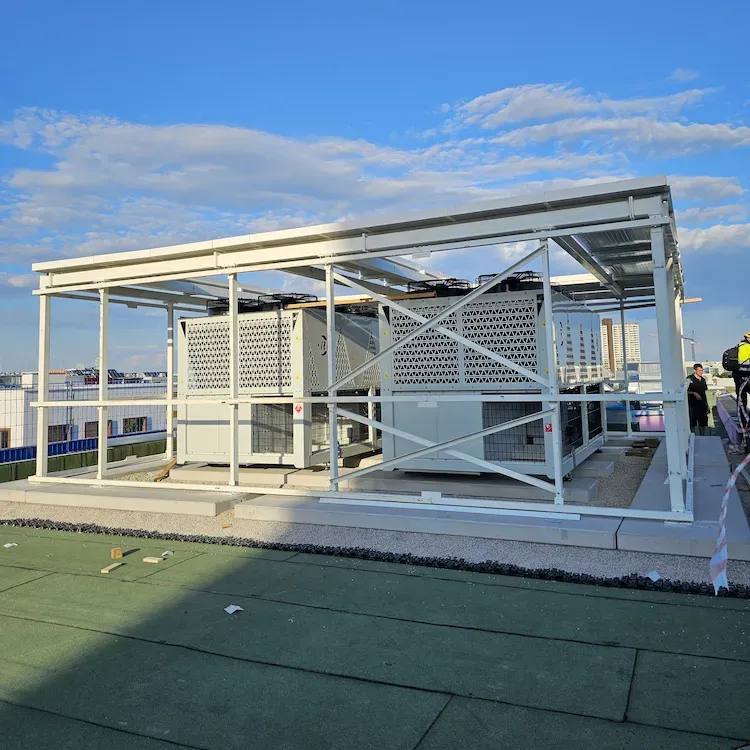

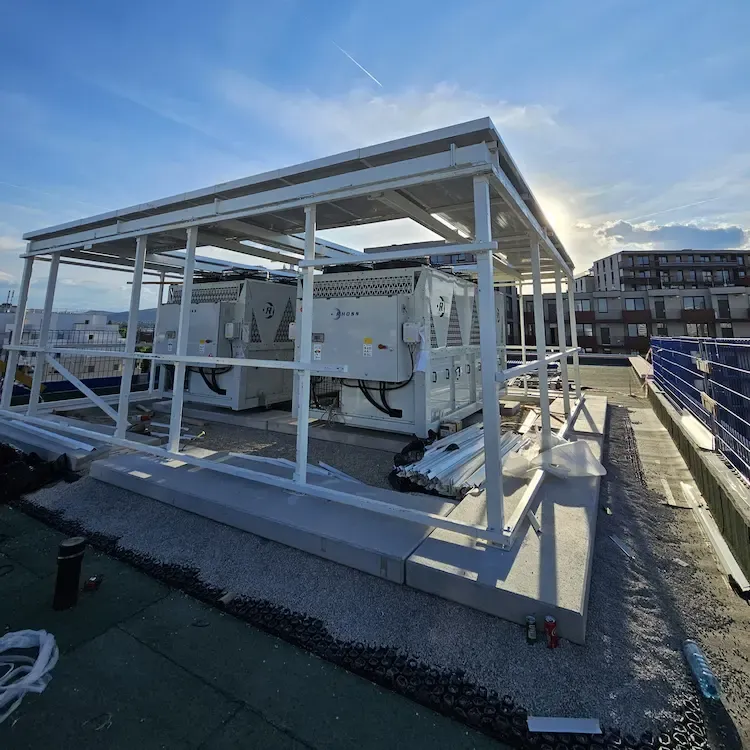

Käyttämällä 3D-hiukkaspohjaisia simulaatioita tiimi optimoi paneelien tiheydet, rei'ityssuhteet ja säleiden etäisyydet ennen valmistusta. Jokainen esivalmistettu moduuli nostettiin nosturilla paikoilleen millimetrin tarkkuudella, mikä varmisti akustisen jatkuvuuden kaikissa saumoissa ja liitoksissa.

Tulos

Asennuksen jälkeiset mittaukset vahvistivat keskimäärin 15,8 dB(A) alennuksen, mikä ylitti suunnitteluodotukset. Keskitason kompressori vähensi matalataajuista hurinaa jopa 14 dB ja käytännössä eliminoi korkeataajuiset heijastukset.

Lopputuloksena on kattoterassi, joka yhdistää toiminnallisuuden ja muodon, on hiljainen, tehokas ja huomaamaton. Voit lukea koko tapaustutkimuksen saadaksesi lisätietoja täältä .

Euroopan kaupunkikeskuksissa kattojen LVI-järjestelmät ovat nopeimmin kasvavia ympäristömelun lähteitä. Fabrik1230-projekti osoittaa, kuinka datalähtöinen suunnittelu, ennakoiva simulointi ja tarkkuustekniikka voivat poistaa tämän haasteen. Ota yhteyttä DECIBELiin ja tutustu tarpeisiisi räätälöityihin ammattimaisiin äänieristys- ja akustiikkaratkaisuihin.
