Ulkoilmanvaihdon melunvaimennus Impressille räätälöidyllä PZP-kotelolla

Projektin yleiskatsaus

Kun neljän ulkoilmatuulettimen melu alkoi häiritä paikallista rauhaa itävaltalaisessa yhteisössä, viranomaiset puuttuivat asiaan. Laitteista vastaavan Impressin oli alennettava äänenpainetaso (SPL) alle 67 dB:n.

DECIBEL palkattiin suunnittelemaan ja toteuttamaan kattava äänieristysratkaisu, joka vähentäisi ulkomelua hyväksyttävälle tasolle ja varmistaisi samalla, että ilmanvaihtojärjestelmä pysyisi täysin toimintakunnossa.

Haaste

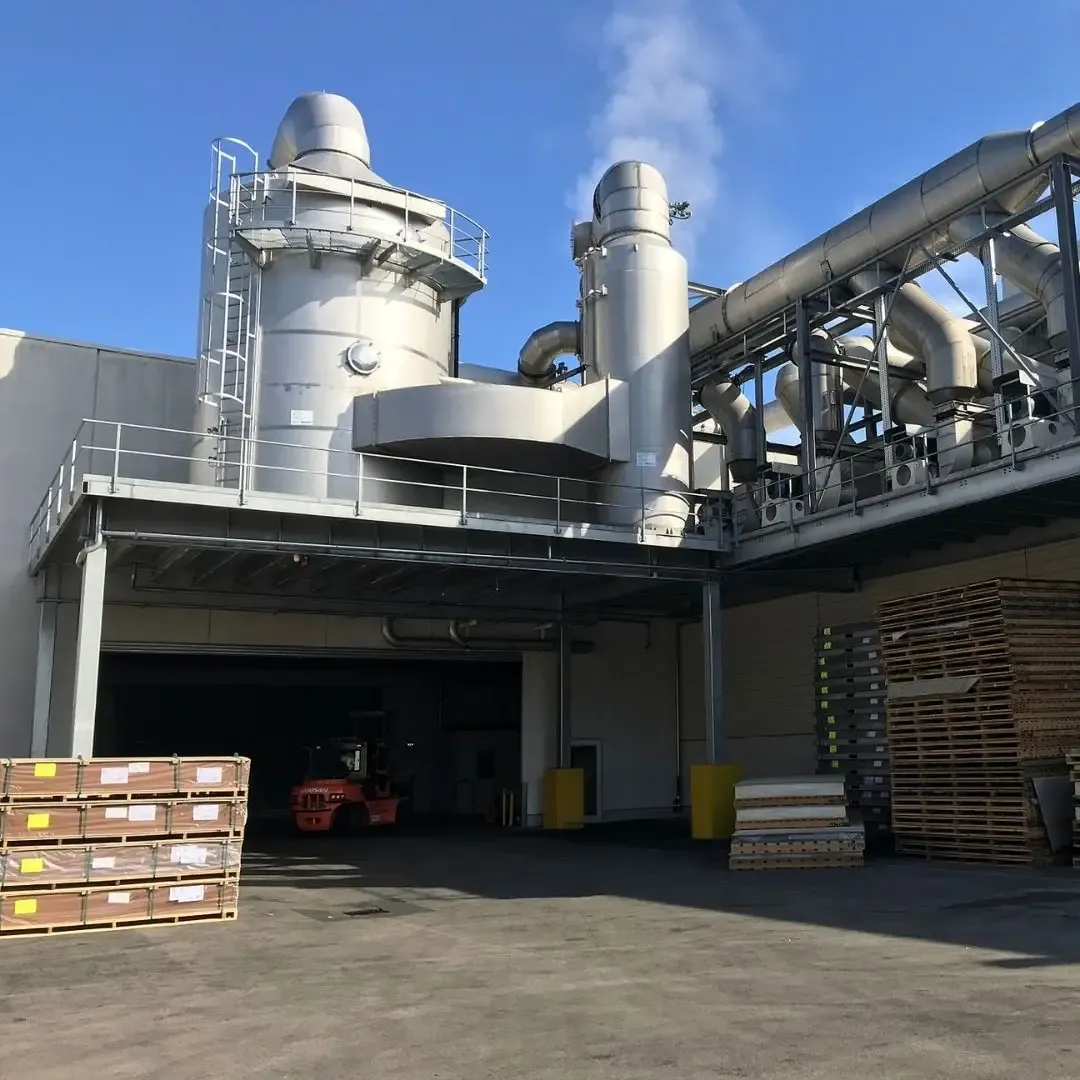

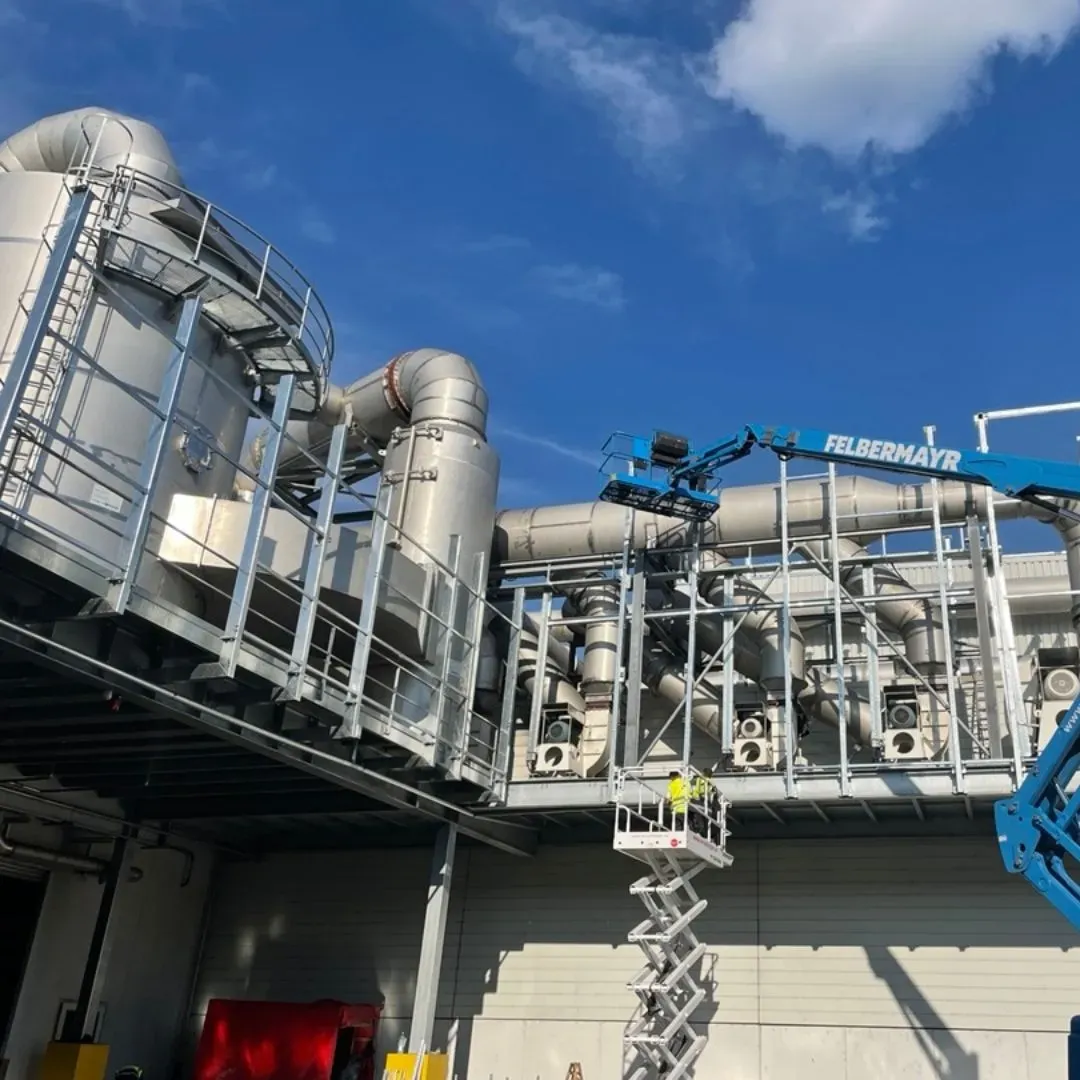

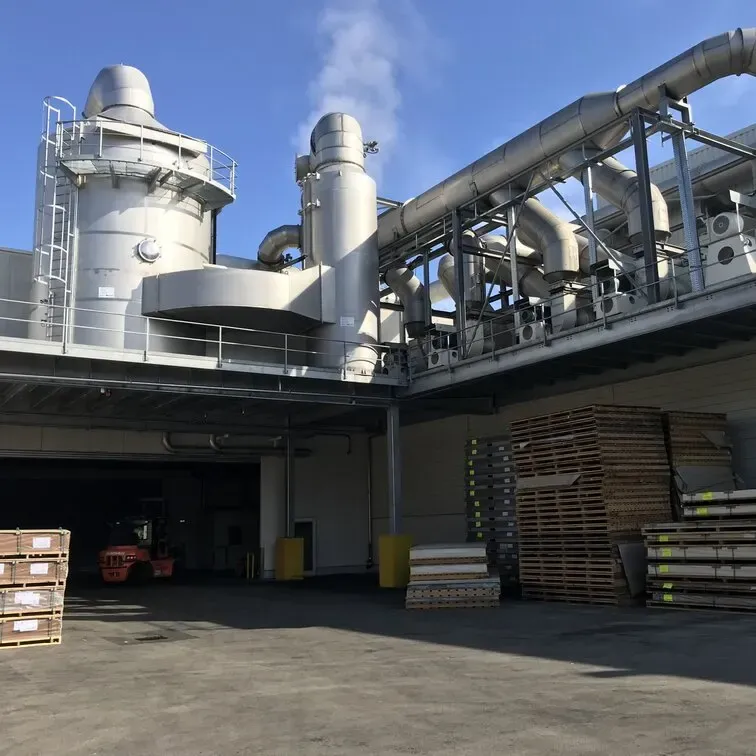

Ilmastointikoneet sijoitettiin avoimelle sisäpihalle, mikä mahdollisti suoran melun siirtymisen ympäröivään ympäristöön. Asennuksen koko ja olemassa olevien akustisten esteiden puute tekivät haasteesta monimutkaisemman.

Ratkaisun piti olla:

• Saavuta mitattava äänenpaineen lasku
• Säilytä ilmanvaihdon tehokkuus
• Kestää ulko-olosuhteita
• Lattiatason eristyksen integrointi ilman kulkuyhteyksien häiriöitä

Työn laajuus

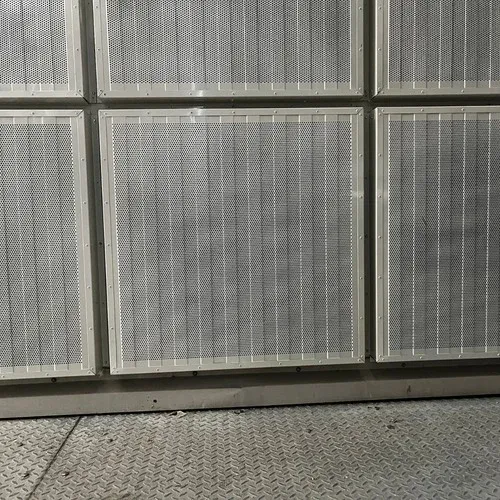

• 100 mm:n PZP-paneeleista valmistetun äänieristetyn katoksen suunnittelu ja asennus (katto vedeneristyksellä ja tilaan sopivilla epästandardimitoilla)
• Äänieristetyn huoltoluukun asennus (2000x1000x100mm)
• 100 mm:n PZP-paneelien käyttö ilman takaseiniä tuuletusaukkojen ja rakennetornin takana
• Äänieristetyn seinän rakentaminen taaksepäin (50 m pitkä x 2 m korkea)
• Sinkittyjen teräslevyjen asennus 50 mm lattian alle äänenvaimennusta varten (200 m² käsitelty alue)

Ratkaisu

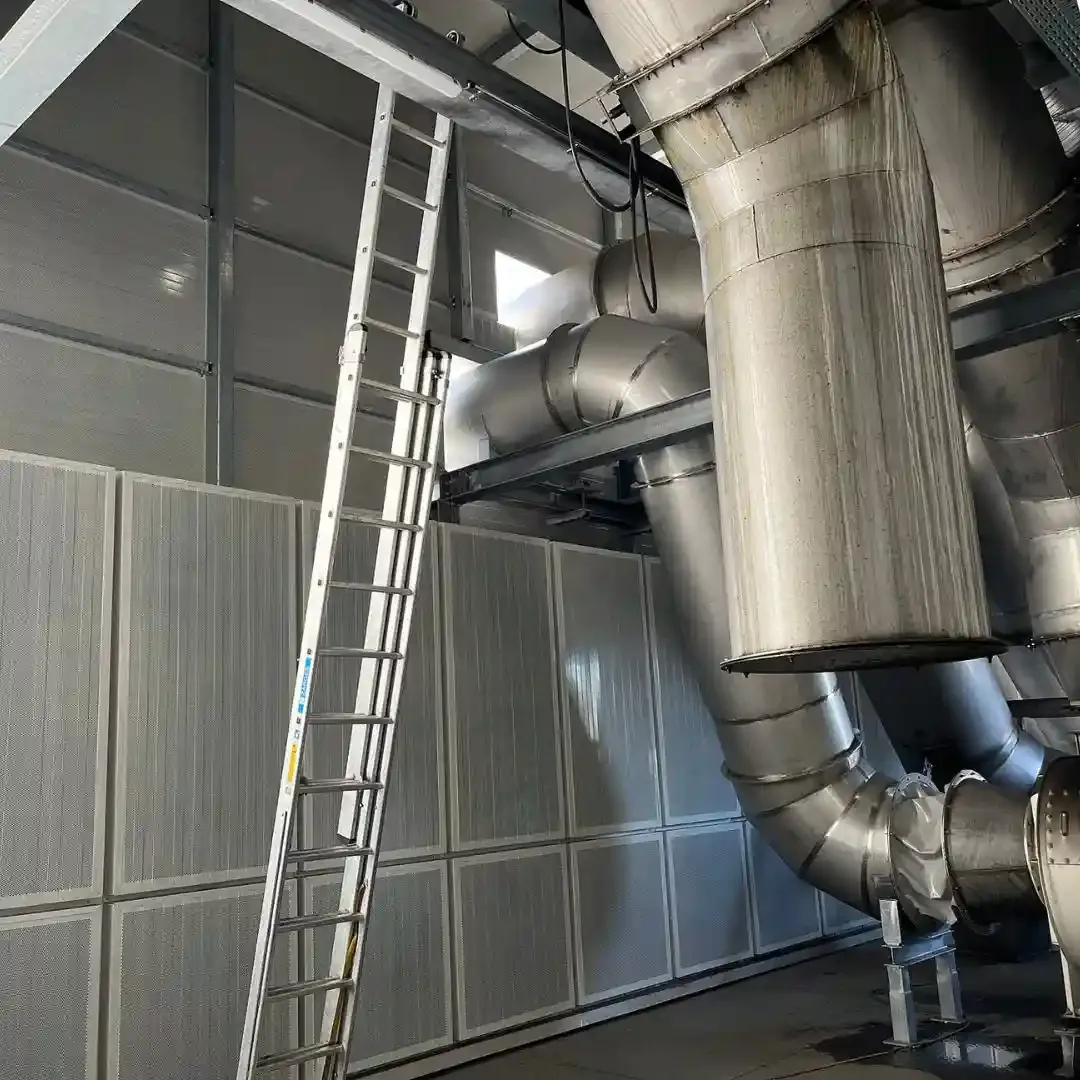

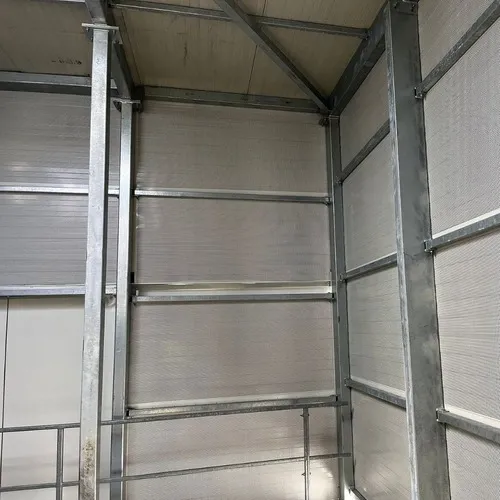

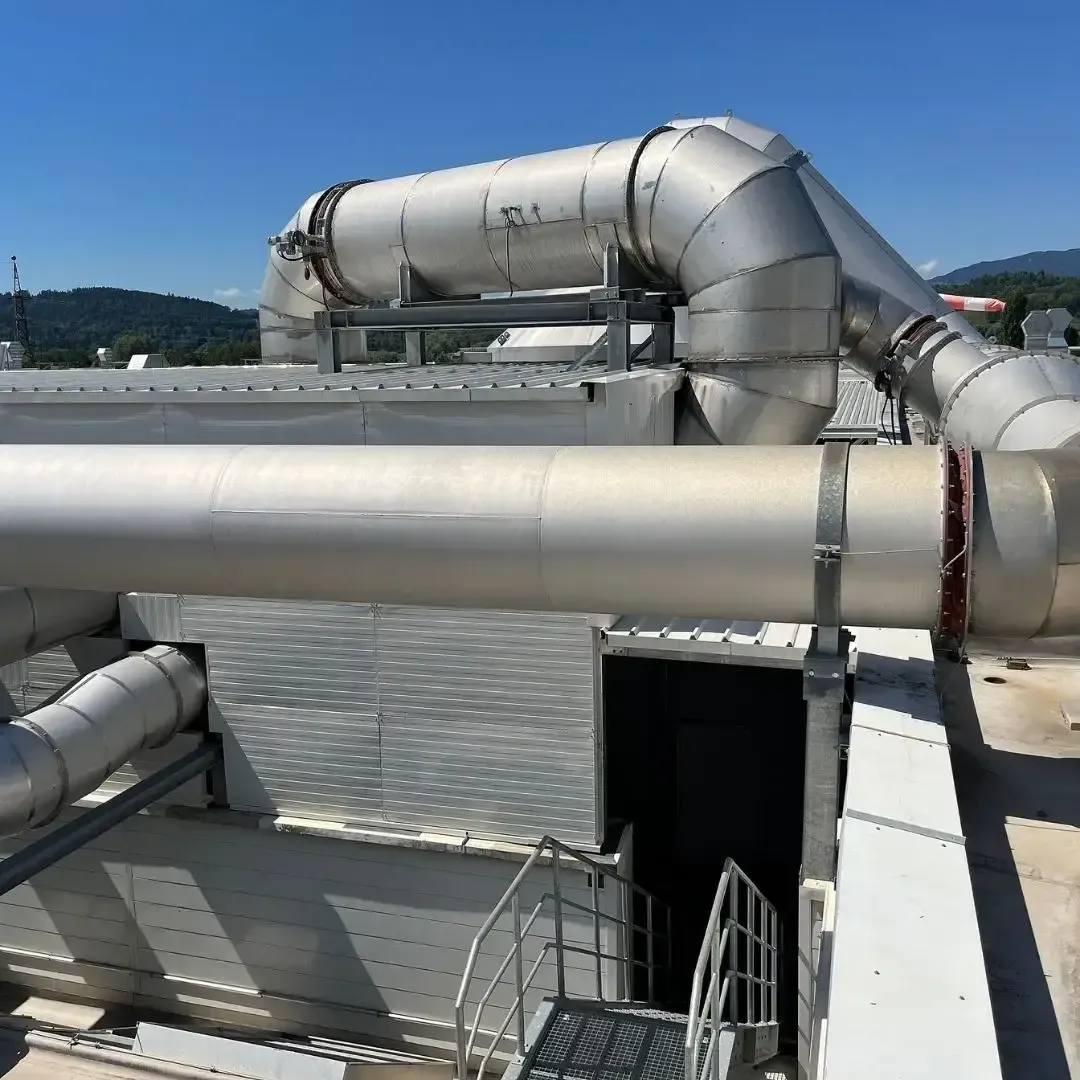

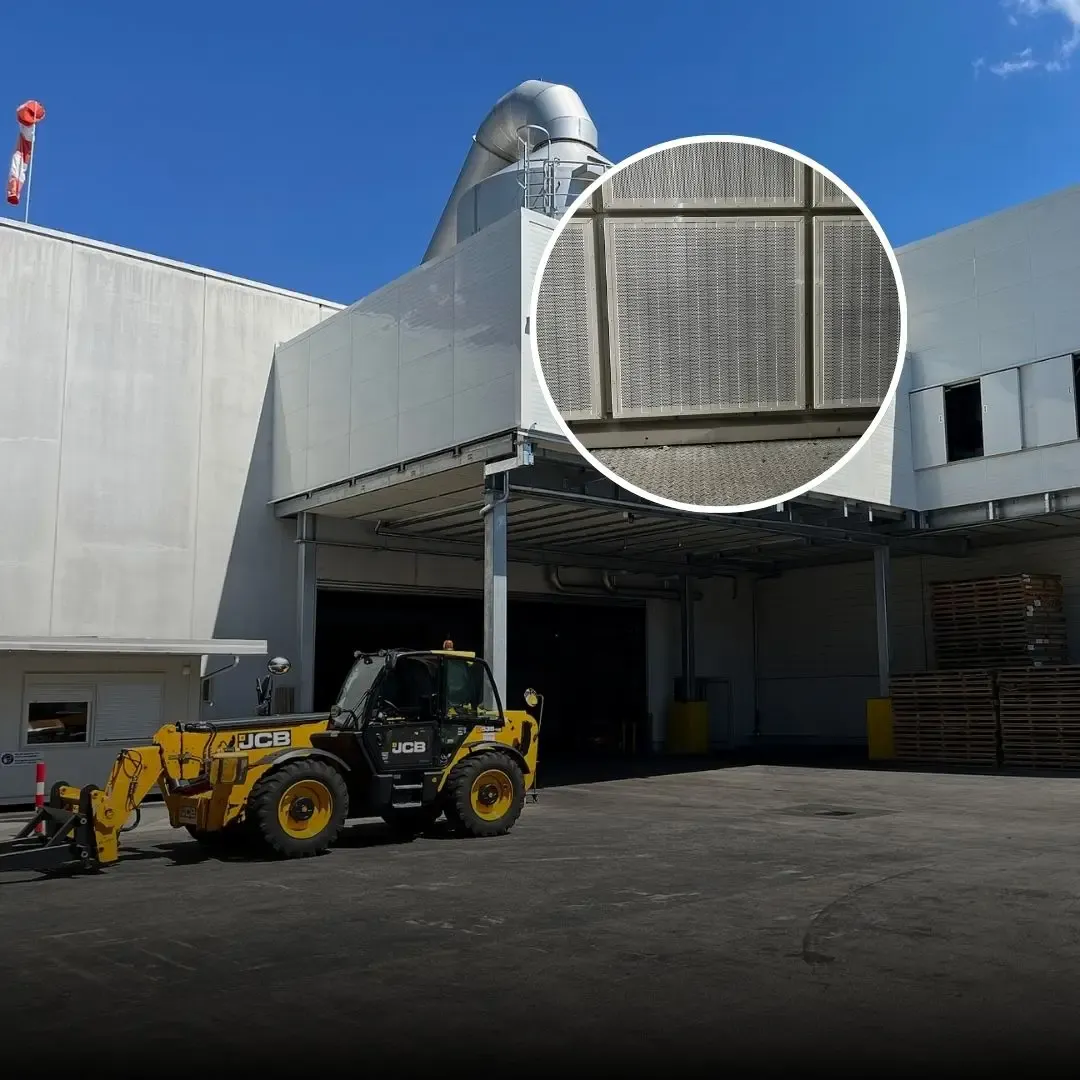

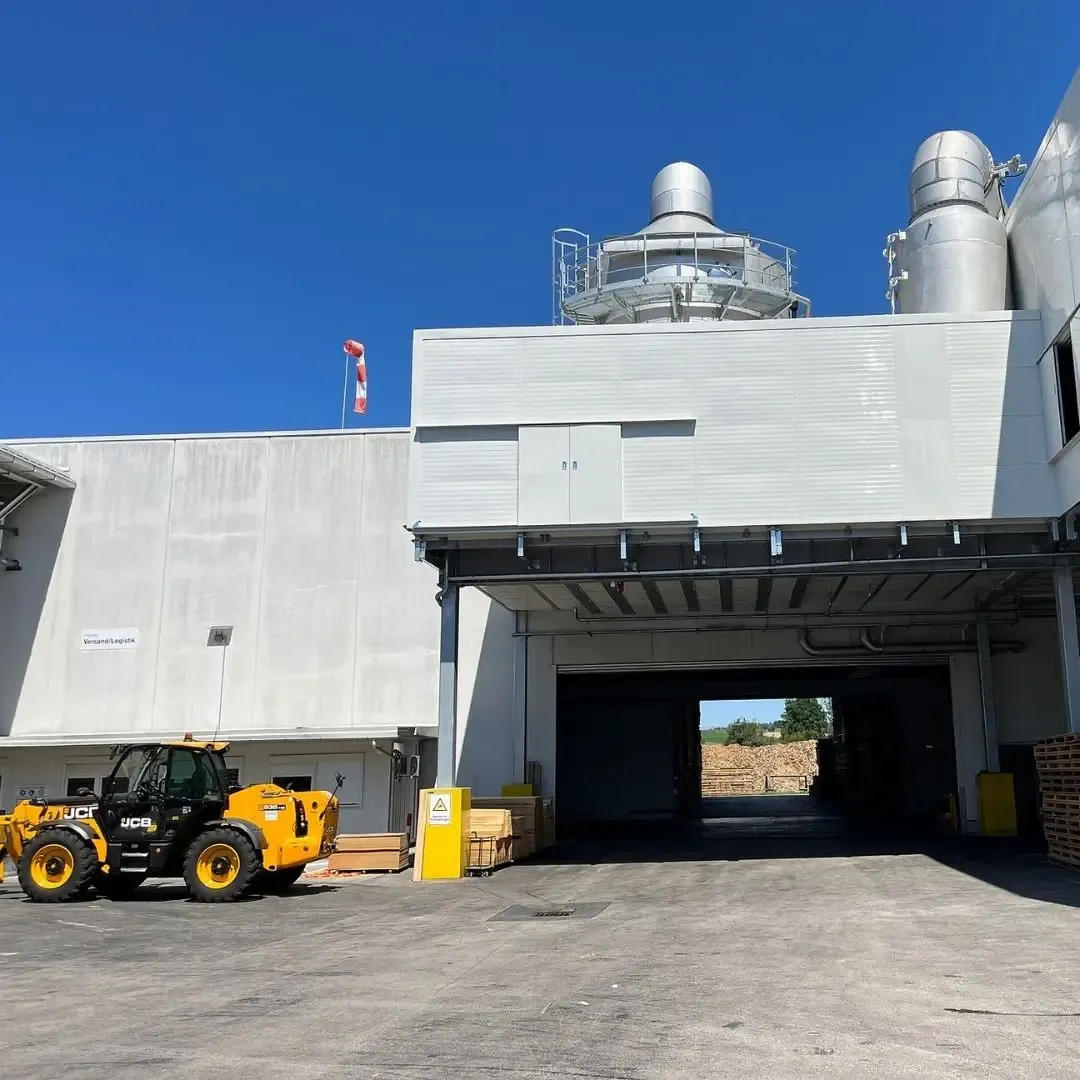

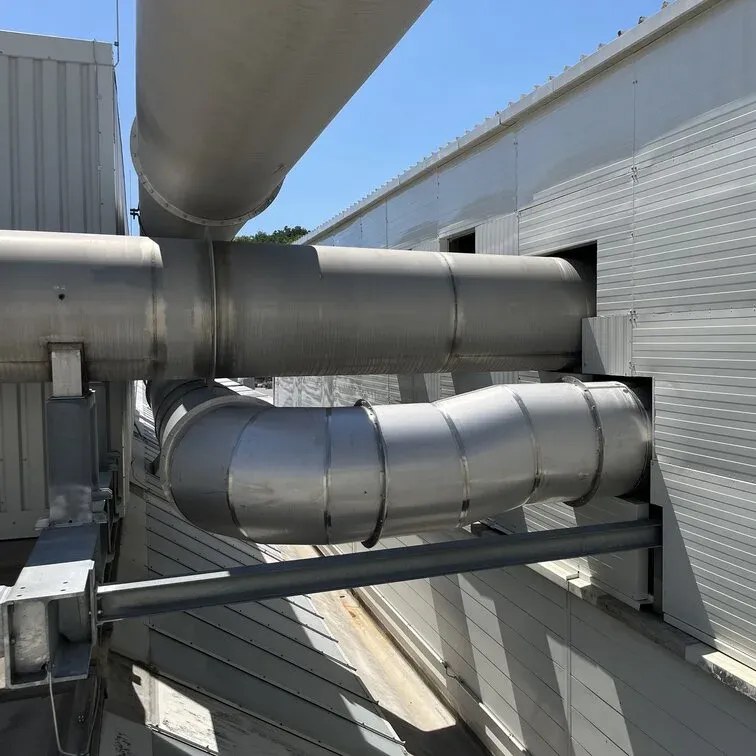

Ilmanvaihtoyksiköiden ympärille rakennettiin täysin suljettu äänieristetty koppi käyttämällä DECIBELin korkealaatuisia PZP-akustiikkapaneeleja. Katto rakennettiin vedenpitävistä akustiikkapaneeleista kestämään sään vaikutuksia, ja kulku varmistettiin mittatilaustyönä tehdyllä äänieristetyllä ovella.

Lattiasta vuotavan matalataajuisen melun korjaamiseksi pinnan alle tehtiin erillinen käsittely käyttämällä mittatilaustyönä valmistettuja 50 mm:n kiinteitä paneeleita, jotka asennettiin olemassa olevan rakenteen alle.

Koko ratkaisu räätälöitiin simulointimallinnuksen avulla sen varmistamiseksi, että suunnittelu saavutti sisäpihan vastaanottimien 67 dB äänenpainetasotavoitteen.

Tulos

Toteutus onnistui alentamaan äänenpainetasoa viranomaisvaatimusten mukaiseksi. Lopulliset mittaukset vahvistivat, että kotelo toimi akustisen simulointimallin ennusteiden mukaisesti.

Tämä projekti osoittaa DECIBELin asiantuntemusta ulkotilojen teollisuusmelun torjunnassa, erityisesti korkean riskin ympäristöissä, joissa vaatimustenmukaisuuden, suunnittelurajoitusten ja teknisen suorituskyvyn on toimittava käsi kädessä.
