Ulkoilmastoinnin melunvaimennus mittatilaustyönä

Projektin yleiskatsaus

Vuonna 2022 Sofian laitamilla Bulgariassa sijaitseva toimistorakennus kohtasi kaksi samanaikaista ongelmaa, jotka liittyivät sen uuteen ulkoilmastointijärjestelmään. Rakennuksen julkisivuun asennettu järjestelmä aiheutti liikaa melua, eikä sen ulkonäkö sopinut rakennuksen arkkitehtoniseen tyyliin ja väreihin.

Lisäksi terassi, jolle ulkoyksikkö sijoitettiin, oli muodoltaan torven kaltainen, mikä tahattomasti vahvisti ääntä ja ohjasi sen ulospäin, mikä lisäsi äänen etenemistä.

Näiden ongelmien ratkaisemiseksi asiakas otti yhteyttä DECIBELiin. Ratkaisu perustui DB AL -äänenvaimentimeen, joka on erityisesti suunniteltu vähentämään melua aukkoissa, joissa kulkee suuria ilmamääriä, tyypillisesti jäähdytys- tai ilmanvaihtotarkoituksiin.

Äänenvaimennus ja visuaalinen integrointi rakennuksen julkisivuun

Jäähdytysjärjestelmissä tarvitaan usein ilmanvaihtoaukkoja, jotka mahdollistavat ilman vapaan liikkumisen, mutta näistä aukoista voi tulla ei-toivotun melun lähteitä. Tässä tapauksessa ääni suuntautui ulospäin ja voimistui rakenteen muodon vuoksi. Samalla asiakas pyysi, että melunhallintajärjestelmän visuaalinen ilme olisi linjassa rakennuksen suunnittelun kanssa.

DECIBELille annettiin tehtäväksi kehittää ratkaisu, joka saavuttaisi akustisen suorituskyvyn, tehokkaan ilmavirran, visuaalisen harmonian ja nopean toimituksen.

Haaste

Tavoitteena oli vähentää ilmastointijärjestelmän tuottamaa melua vähintään 12 dB yksikköä samalla varmistaen mahdollisimman pienen ilmavirran vastuksen ja korkean rakenteellisen kestävyyden. Järjestelmän piti myös kestää tuulikuormia, tarjota pitkäaikainen väri- ja korroosiosuojaus sekä olla valmistettava ja asennettava lyhyessä ajassa.

Työn laajuus

• Terassin melun siirtymisen ja torvimaisen vaikutuksen akustinen analyysi
• Valikoima DB AL-äänenvaimentimia, jotka sopivat suuren ilmavirran sovelluksiin
• Tekniset säädöt vaaditun suorituskyvyn saavuttamiseksi:
  • Vähintään 12 dB kohinanvaimennus
  • Suurin ilmavirran vastus 51 Pa
  • Tuulikuorman kestävyys 1,2 kN
  • 300 kuukauden väritakuu (RAL-standardi)
  • Korroosionestotakuu 60 kuukautta

Ratkaisu

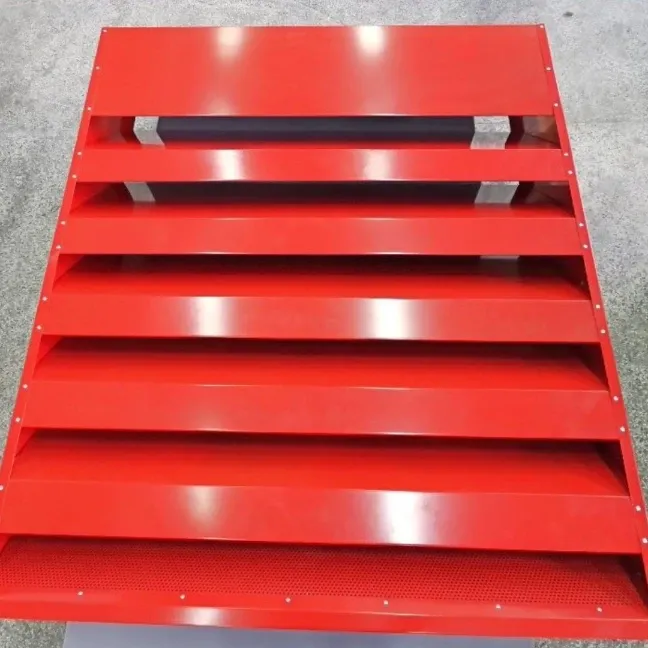

DECIBEL toimitti ja asensi DB AL -äänenvaimentimen, joka on erityisesti suunniteltu käytettäväksi suuren ilmavirran järjestelmissä. Tuotteessa on aerodynaaminen sisägeometria, joka alentaa melutasoa ja mahdollistaa samalla ilman vapaan kulun.

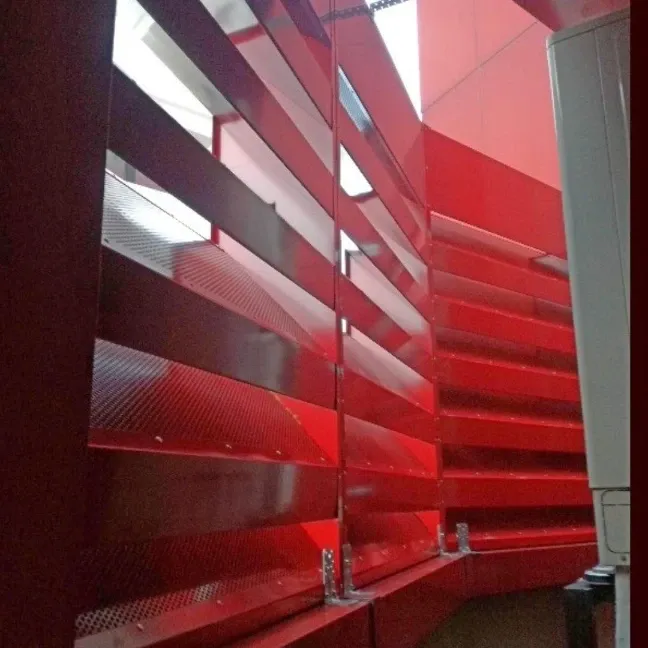

Tässä projektissa äänenvaimennin sovitettiin mittatilaustyönä julkisivuun ja valmistettiin RAL-värikartan mukaisella väripinnoitteella, joka takaa sävyn vaihtelun pysyvyyden jopa 300 kuukaudeksi. Yksikkö suunniteltiin myös kestämään suuria tuulikuormia (1,2 kN) ja korroosiota, täyttäen kaikki asiakkaan määrittelemät suorituskyky- ja visuaaliset kriteerit.

Tuotanto valmistui vain neljässä työpäivässä ja asennus yhden työpäivän, mikä minimoi rakennuksen toiminnan häiriöt.

Tulos

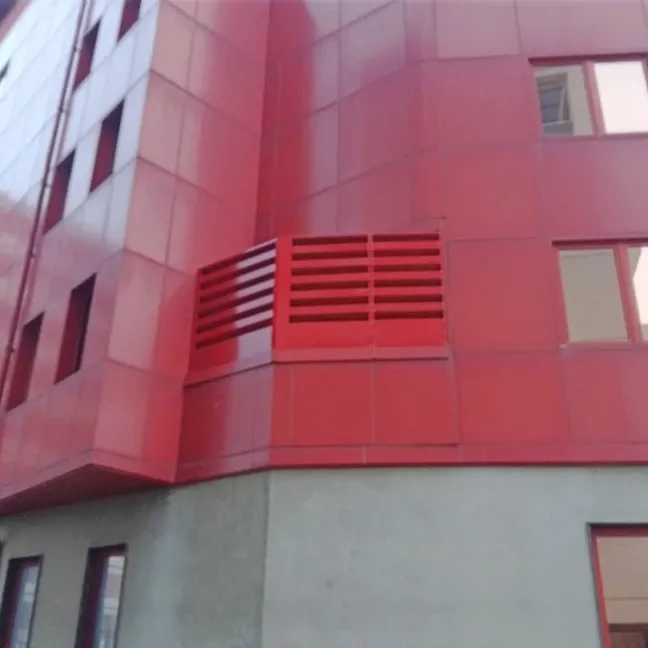

Asennettu DB AL-äänenvaimennin vähensi ilmastointijärjestelmän melua onnistuneesti 12 dB yksikköä pitäen samalla ilmanvirtauksen tehokkaana. Rakenne sulautui saumattomasti rakennuksen julkisivuun ratkaisten sekä akustiset että esteettiset ongelmat.

Asiakas sai kokonaisvaltaisen ratkaisun, jolla oli sertifioitu kestävyys, melunvaimennus, ilmavirtauskyky ja nopea toimitusaika, mikä osoittaa DECIBELin tuotteiden joustavuuden ja teknisen tarkkuuden.
